Obliczanie długości drutu, taśmy lub plecionki do ogrodzenia elektrycznego i liczby rolek
Ile drutu, taśmy lub plecionki do ogrodzenia elektrycznego potrzebujesz? Zmierz przebieg ogrodzenia, odejmij tylko te przejścia, w których kończą się liczone linie przewodnika, i pomnóż pozostałą długość przez liczbę linii. Następnie dodaj wybrany przez siebie zapas. W ten sposób obliczysz liczbę metrów i pełnych rolek na linie ogrodzenia; materiał na bramy i połączenia ustal osobno.
Spis treści
Przydatne w tym poradniku
Te produkty są związane z tematami omawianymi w tym poradniku. Sprawdź, jak używać każdego z nich i na co zwrócić uwagę przy wyborze.
Rolka plecionki jako przykład do obliczeń

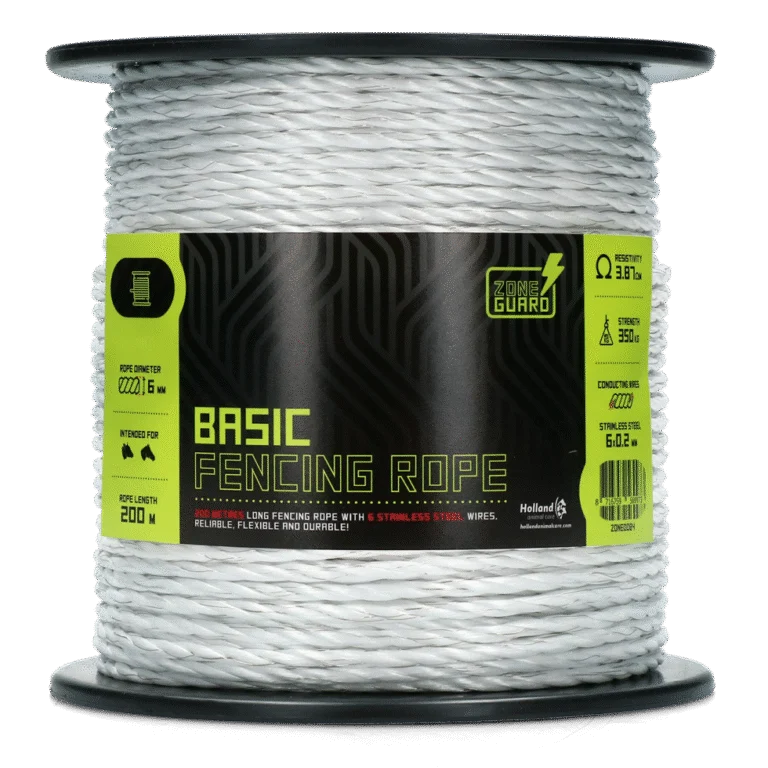

Linka do pastucha 6 mm, biała, z 6 przewodami ze stali nierdzewnej, 200 m – ZoneGuard Basic
Ta rolka zawiera 200 metrów plecionki do ogrodzenia elektrycznego o grubości 6 mm, z sześcioma przewodnikami ze stali nierdzewnej.
Na co zwrócić uwagę przy wyborze Przy porównywaniu tego wariantu wpisz 200 metrów jako długość na rolce. Sprawdź też, czy plecionka pasuje do twojego planu ogrodzenia.
Sprawdzanie napięcia
Tester ogrodzenia elektrycznego z 6 poziomami LED – ZoneGuard Multilight
Ten tester pokazuje poziom napięcia za pomocą sześciu lampek i działa bez baterii.
Na co zwrócić uwagę przy wyborze Używaj testera zgodnie z instrukcją w kilku miejscach ogrodzenia elektrycznego.
Twoje dane
Pomiar obwodu, otworów bramowych i linii ogrodzenia elektrycznego
Przejdź wzdłuż planowanego ogrodzenia i zsumuj długości jego odcinków. W przypadku prostokąta obwód to podwojona długość plus podwojona szerokość. Przy każdym przejściu zmierz szerokość miejsca, w którym kończy się zwykła linia przewodnika. Jeśli linia biegnie przez przejście, na przykład jako linia, którą można otworzyć, nie odejmuj tej szerokości.
Podaj jedną liczbę linii, jeśli wszystkie biegną tą samą trasą i są wykonane z tego samego materiału. Używasz taśmy u góry i plecionki na dole albo dodatkowa linia biegnie tylko na części trasy? Oblicz te długości osobno. Poradnik Farmora dotyczący wyboru ogrodzenia również rozróżnia pojedyncze linie przewodnika i siatki.
Obliczanie długości przewodnika i liczby pełnych rolek
Długość podstawowa w metrach = (obwód − szerokość pomijanych przejść) × liczba linii. Następnie dodaj wybrany zapas: długość z zapasem = długość podstawowa × (1 + procent zapasu ÷ 100). Zapas wynoszący zero procent również jest dopuszczalnym wyborem.
Podziel długość z zapasem przez liczbę metrów przewodnika na jednej rolce i zaokrąglij liczbę rolek w górę. Nie zaokrąglaj wcześniej liczby metrów. Jeśli łączna długość jest dokładnie równa długości jednej pełnej rolki, obliczenie nie wymaga dodatkowej rolki. Sprawdź też w swoim planie, czy z wybranych rolek da się uzyskać poszczególne odcinki.
Siatki nie oblicza się według tego wzoru: porównaj przebieg ogrodzenia z podaną długością siatki. Nie używaj też sumy długości linii do bezpośredniego wyboru elektryzatora. PATURA uwzględnia przy wyborze urządzenia między innymi gatunek zwierząt i roślinność oraz rozróżnia długość trasy ogrodzenia od sumy długości wszystkich linii.
Przykładowe obliczenie dla pastwiska
Weźmy fikcyjny przykład pastwiska o wymiarach 60 na 40 metrów. Obwód wynosi 200 metrów. W jednym przejściu o szerokości 4 metrów przewodniki nie biegną dalej. Planujesz trzy linie tej samej długości i z tego samego materiału, wybierasz 10 procent zapasu i przyjmujesz rolki po 200 metrów.
| Krok | Obliczenie | Wynik |
|---|---|---|
| Trasa bez przejścia | 200 − 4 | 196 metrów na linię |
| Trzy linie | 196 × 3 | 588 metrów |
| Z zapasem | 588 × 1,10 | 646,8 metra |
| Rolki po 200 metrów | 646,8 ÷ 200 = 3,234; zaokrąglenie w górę | 4 rolki |
Cztery rolki zawierają łącznie 800 metrów. Po odjęciu obliczonych 646,8 metra pozostaje więc teoretycznie 153,2 metra. To, ile z tego da się wykorzystać na bramy lub połączenia, zależy od twojego planu.
Gdy dodatkowa linia biegnie tylko na części trasy
Załóżmy, że na odcinku 30 metrów pojawi się jeszcze jedna linia z tego samego materiału. Nie licz jej jako czwartej pełnej linii. Przy tym samym wybranym zapasie wynoszącym 10 procent na ten odcinek potrzeba 33 metrów. Razem z 646,8 metra z przykładu daje to 679,8 metra. Następnie ustal liczbę rolek na podstawie łącznej długości tego materiału i sprawdź, jak uzyskasz z nich potrzebne odcinki.
Osobne liczenie słupków, bram i połączeń
Zmierz osobno ewentualny przewodnik bramowy oraz długości potrzebne na przyłącza i połączenia. Jeśli chcesz je uzyskać z tych samych rolek, dodaj ich długość do długości przewidzianej dla danego materiału przed ustaleniem ostatecznej ilości do zamówienia. Czy ogrodzenie za otworem ma być zasilane także wtedy, gdy brama jest otwarta? Zaplanuj osobno połączenie między obiema stronami. Gallagher opisuje odpowiedni kabel pod bramą na wypadek, gdy sama brama nie jest pod napięciem.
Obliczona długość nie określa liczby słupków ani mocowań. Zaznacz na szkicu narożniki, końce, przejścia i pozostałe miejsca na słupki. W każdym miejscu policz, które linie rzeczywiście tamtędy biegną, i sprawdź, czy mocowanie pasuje do słupka oraz do kształtu i rozmiaru przewodnika. Gallagher rozróżnia izolatory do różnych słupków i przewodników. Instrukcja montażu firmy Gallagher przedstawia odstępy między drutami i słupkami jako ogólne wytyczne dla płaskiego, równego terenu, a nie jako wymiar odpowiedni dla każdej działki.
| Element | Co zanotować? |
|---|---|
| Drut, taśma lub plecionka | Długość w metrach z wybranym zapasem, długość na rolce i liczba pełnych rolek, osobno dla każdego rodzaju |
| Słupki i mocowania | Miejsca na słupki i liczba odpowiednich mocowań w każdym miejscu |
| Przejścia i połączenia | Sposób wykonania i elementy dla każdego otworu; osobno zmierzone długości przewodników i kabli |
| Elementy elektryczne | Odpowiedni elektryzator, zasilanie, uziemienie i sposób sprawdzania ogrodzenia |
Ogrodzenie elektryczne składa się nie tylko z przewodnika: Gallagher wymienia między innymi słupki, izolatory, elektryzator i uziemienie. Wybierając elektryzator, porównaj wskazówki producenta z całą swoją instalacją, a nie tylko z liczbą rolek. Przy opracowywaniu listy możesz również zajrzeć na strony Farmora dotyczące ogrodzeń oraz uchwytów bramowych i przejść. Porównaj wymiary i przyłącza ze swoim planem.
Obliczanie długości przewodnika: sprawdzanie danych i wyniku
- Łączna szerokość przejść jest większa niż obwód: sprawdź, czy nie policzono któregoś otworu dwa razy. Jeśli ich łączna szerokość jest dokładnie równa obwodowi, w tym obliczeniu nie pozostaje żadna trasa ogrodzenia.
- Wynik wydaje się zbyt wysoki: sprawdź, czy różnych materiałów lub linii biegnących tylko na części trasy nie policzono jako pełnych linii.
- Pojawia się dodatkowa rolka: sprawdź zapas i długość przewodnika na rolce. Nawet niewielkie przekroczenie długości pełnej rolki powoduje zaokrąglenie do kolejnej rolki.
