Jak obliczyć materiały na ogrodzenie i sprawdzić listę
Praktyczna pomoc w wyborze
Jak obliczyć materiały na ogrodzenie i sprawdzić listę
Obliczanie materiałów na ogrodzenie zacznij od narysowania jego przebiegu na papierze: zmierz proste odcinki, zaznacz narożniki wspólne dla kilku odcinków i osobno narysuj otwory na bramy. Na tej podstawie ustalisz długości i położenie słupków. Potrzebne mocowania, zasilanie i uziemienie określisz dopiero na podstawie danych wybranego systemu. W ogrodzeniu elektrycznym przewodnik, słupki, izolatory, elektryzator i uziemienie są odrębnymi elementami. Zobacz elementy opisane przez Gallagher.
Spis treści
- Produkty do tego poradnika
- Rysowanie prostych odcinków, narożników i bram
- Ustalanie liczby słupków na odcinek ogrodzenia
- Obliczanie przewodników i połączeń dla każdego odcinka
- Dodawanie izolatorów i mocowań do listy
- Sprawdzanie uziemienia i zasilania według instrukcji
- Eksportowanie listy materiałów z nierozstrzygniętymi kwestiami
Przydatne w tym poradniku
Te produkty są związane z tematami omawianymi w tym poradniku. Sprawdź, jak używać każdego z nich i na co zwrócić uwagę przy wyborze.
Taśma do zaplanowanych rzędów
Taśma do ogrodzeń elektrycznych 20 mm, biała, 9 przewodów ze stali nierdzewnej, 200 m – ZoneGuard Basic
Jeśli planujesz ogrodzenie dla bydła lub koni z taśmy, możesz porównać obliczoną długość każdego rzędu taśmy z tą rolką o długości 200 m.
Na co zwrócić uwagę przy wyborze Sprawdź, czy taśma o szerokości 20 mm pasuje do wybranych mocowań i liczby rzędów przewodników.
Mocowania do taśmy

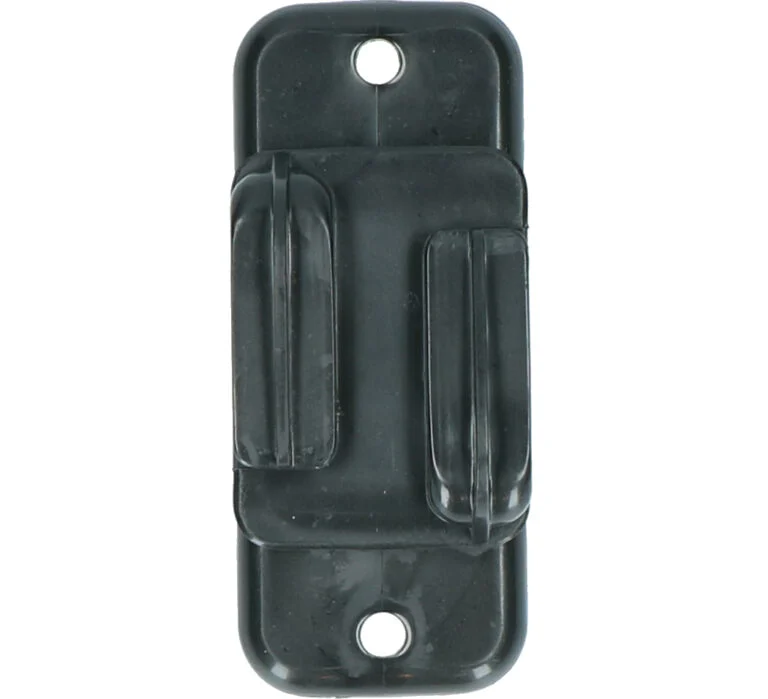

Izolator do taśmy o szerokości do 20 mm i plecionki do 6 mm, 10 sztuk – ZoneGuard Multi purpose
Przy liczeniu punktów mocowania taśmy o szerokości 20 mm możesz uwzględnić te izolatory; opakowanie zawiera 10 sztuk.
Na co zwrócić uwagę przy wyborze Sprawdź dla każdego słupka i jego funkcji, czy potrzebujesz osobnego izolatora i czy ten wariant pasuje do słupka.
Połączenia między odcinkami taśmy

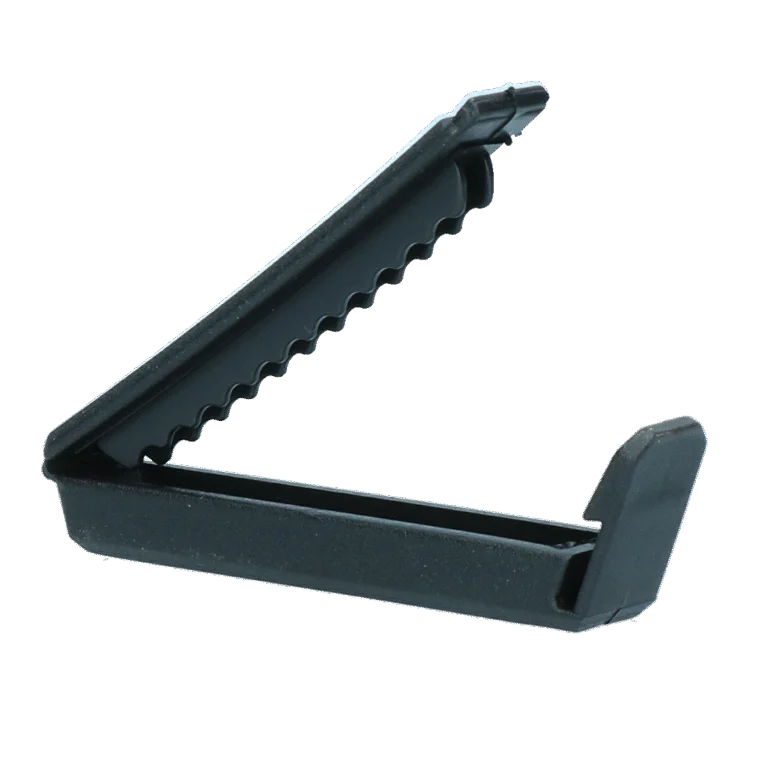

Plastikowe złącze do taśmy do 60 mm, 5 sztuk – ZoneGuard
Tam, gdzie łączą się dwa odcinki taśmy, możesz wpisać te złączki do taśmy jako osobną pozycję na liście materiałów.
Na co zwrócić uwagę przy wyborze Policz tylko rzeczywiste połączenia i sprawdź, czy wybrane połączenie pasuje do układu elektrycznego.
Twoje dane
Miej pod ręką rysunek. Potrzebujesz długości każdego odcinka w metrach, informacji o wspólnych punktach końcowych, położenia i szerokości bram oraz liczby rzędów przewodników. Zaznacz też, które słupki już stoją. Nie znasz jeszcze odpowiedniego rozstawu słupków lub zasad mocowania? Pozostaw tę ilość nieustaloną, zamiast przyjmować standardową wartość.
Rysowanie prostych odcinków, narożników i bram
Nazwij każdy narożnik, koniec ogrodzenia i każdą stronę bramy. Między tymi punktami narysuj proste odcinki. Brama umieszczona w boku dzieli go na odcinek przed otworem, sam otwór i odcinek za nim. Zapisz obwód oddzielnie od długości odcinków, na których biegną stałe przewodniki: otwór należy do obwodu, ale niekoniecznie do odcinka wykonanego z tej samej rolki drutu, taśmy lub plecionki.
W ogrodzeniu elektrycznym trzeba również uwzględnić przewodzenie prądu na drugą stronę bramy. Gallagher opisuje w tym celu połączenie pod przejściem; odpowiedni sposób wykonania zależy od wybranej konstrukcji i elektryzatora. Na razie wpisz to połączenie jako osobną pozycję na liście. Przeczytaj objaśnienie dotyczące przejść.
Przykład: cztery boki z jedną bramą
Załóżmy, że rysujesz kwadrat o czterech bokach po 12 m. Obwód wynosi 48 m. W jednym boku, między dwoma nowymi punktami wyznaczającymi bramę, zaznaczasz otwór o szerokości 2 m. Na pozostałe proste odcinki przypada 46 m. Cztery narożniki i dwa punkty przy bramie dają sześć różnych stałych pozycji słupków. Bez ustalenia odpowiedniego maksymalnego rozstawu słupków nie możesz jeszcze określić liczby słupków pośrednich.
Dodatkowa brama sama w sobie nie zmienia podanego obwodu. Najpierw ustal jej położenie i szerokość, a potem zaktualizuj sąsiednie odcinki. Dzięki temu długość odcinków ze stałymi przewodnikami zmieni się tylko tam, gdzie rzeczywiście zmienia się rysunek.
Ustalanie liczby słupków na odcinek ogrodzenia
Masz już ustaloną odpowiednią maksymalną odległość między słupkami na prostym odcinku? Podziel długość tego odcinka przez tę odległość i zaokrąglij liczbę odstępów w górę. Na odcinku ze słupkiem początkowym i końcowym liczba słupków pośrednich jest o jeden mniejsza od liczby odstępów. Wspólne punkty końcowe policz następnie tylko raz jako fizyczne słupki. Wybór słupków i konstrukcja zależą od systemu ogrodzenia; nie traktuj odległości użytej w przykładzie jako zalecenia dotyczącego rozmieszczenia. Zobacz objaśnienia Gallagher dotyczące rodzajów słupków.
| Dane wejściowe | Wynik obliczeń |
|---|---|
| Dwa odcinki po 9 m | 18 m narysowanego ogrodzenia i trzy różne punkty końcowe, w tym wspólny narożnik |
| Maksymalny rozstaw słupków 3 m przyjęty wyłącznie na potrzeby tego przykładu | Trzy odstępy i dwa słupki pośrednie na każdy odcinek |
| Dwa słupki pośrednie na każdy odcinek i trzy różne punkty końcowe | Łącznie siedem pozycji słupków |
3 m to fikcyjna wartość użyta do obliczeń, a nie zalecany rozstaw. Odejmij istniejące, nadające się do wykorzystania słupki od listy zakupów dopiero po zaznaczeniu ich na rysunku. Wpisz słupki narożne, przy bramach i pośrednie w osobnych pozycjach: siedem pozycji nie oznacza siedmiu jednakowych produktów.
Obliczanie przewodników i połączeń dla każdego odcinka
Zsumuj długości prostych odcinków ogrodzenia, wzdłuż których biegnie jeden rząd przewodnika. Pomnóż tę długość przez liczbę rzędów tego samego rodzaju. W przykładzie z kwadratem przy dwóch jednakowych rzędach daje to 2 × 46 = 92 m długości podstawowej. Jeśli któryś rząd nie biegnie na całej długości, oblicz jego poszczególne odcinki. Taśmę, plecionkę i drut wpisz w osobnych pozycjach.
Dodaj długość potrzebną na podłączenia lub zapas tylko wtedy, gdy samodzielnie je określisz. Narożnik na rysunku nie oznacza automatycznie łączenia: licz złączki tam, gdzie odcinki przewodnika są rzeczywiście łączone. Połączenia przy bramach, podłączenia i ewentualne napinacze zanotuj osobno. Dopiero gdy znasz rodzaj przewodnika i podaną długość rolki, możesz podzielić potrzebną długość w metrach dla każdego rodzaju przez długość rolki i zaokrąglić liczbę rolek w górę.
Dodawanie izolatorów i mocowań do listy
Przy każdej pozycji słupka zanotuj, które rzędy przewodników przy nim biegną. Następnie podziel punkty mocowania według ich funkcji: na prostych odcinkach, w narożnikach, na końcach i przy bramach. Wspólny narożnik z pierwszego przykładu pozostaje jedną pozycją słupka, ale trzeba uwzględnić zarówno kierunek dochodzący, jak i odchodzący. Wpisz liczbę elementów dla tego narożnika dopiero wtedy, gdy znasz wybraną konstrukcję.
Mocowanie musi pasować do przewodnika, słupka i pełnionej funkcji. Niektóre systemy słupków nie wymagają osobnych izolatorów. Stała zasada zakładająca jeden zwykły izolator na słupek i rząd byłaby więc myląca. Porównaj zastosowania izolatorów i sprawdź wybrany system słupków. Gdy znasz odpowiedni wariant i zawartość opakowania, podziel potrzebną liczbę sztuk przez liczbę sztuk w opakowaniu i zaokrąglij wynik w górę.
Sprawdzanie uziemienia i zasilania według instrukcji
W przypadku ogrodzenia elektrycznego sam obwód nie wystarcza do ustalenia, jaki elektryzator i ile materiału do uziemienia jest potrzebne. Gdy wybierzesz źródło zasilania i model elektryzatora, zanotuj je. Następnie sprawdź wymagania dotyczące zasilania, przewodu przyłączeniowego i uziemienia w odpowiedniej instrukcji. Gallagher podaje, że potrzebna długość i liczba prętów uziemiających zależą od elektryzatora. Zobacz objaśnienie producenta.
Dopóki nie dokonasz wyboru, pozostaw na liście materiałów na przykład pozycje „elektryzator do wyboru” i „uziemienie do sprawdzenia według instrukcji modelu”. Obliczona lista materiałów nie stanowi kontroli wykonanego ogrodzenia elektrycznego.
Eksportowanie listy materiałów z nierozstrzygniętymi kwestiami
Przy eksporcie zachowaj nazwy punktów z rysunku, dane wejściowe i wybrane warianty. Oddziel obliczone ilości od elementów, które wymagają jeszcze wyboru produktu lub sprawdzenia instrukcji. Dzięki temu możesz uwzględnić zmianę dotyczącą bramy lub rozstawu słupków, nie przeoczając nierozstrzygniętej kwestii.
| Element | Co już wiadomo? | Co trzeba jeszcze sprawdzić? |
|---|---|---|
| Przebieg ogrodzenia i bramy | Zmierzone odcinki, obwód oraz położenie i szerokość otworów | Konstrukcję każdego przejścia |
| Słupki | Różne narożniki i pozycje przy bramach; istniejące słupki osobno | Odpowiedni rozstaw, a tym samym liczbę słupków pośrednich |
| Przewodniki | Długość podstawową dla każdego materiału i wariantu | Długości potrzebne na podłączenia, rzeczywiste miejsca łączenia i długość rolki |
| Mocowania | Pozycje i rzędy przewodników według funkcji | Odpowiedni element, liczbę na daną konstrukcję i zawartość opakowania |
| Elementy elektryczne | Miejsca, w których potrzebne są podłączenia | Elektryzator, zasilanie, połączenie przy bramie i uziemienie zgodnie z wybraną instrukcją |
Dla fikcyjnego kwadratu możesz więc już zapisać obwód 48 m, otwór o szerokości 2 m, 46 m prostych odcinków ogrodzenia, sześć stałych pozycji słupków oraz 92 m długości podstawowej przy dwóch jednakowych rzędach. Pozostałe pozycje pozostają widoczne do czasu dokonania brakujących wyborów.
