Izolatory do ogrodzeń elektrycznych

W tym poradniku wyboruJaki izolator pasuje do Twojego ogrodzenia elektrycznego?Zacznij od wyboru drutu, linki lub taśmyJaki izolator do taśmy wybrać na prosty odcinek?Izolatory pierścieniowe do drewna i staliJaki izolator pasuje do Twojego ogrodzenia elektrycznego?Chcesz poprowadzić rząd taśmy wzdłuż drewnianych słupków, przymocować linkę do metalowych słupków albo wymienić zużyty izolator. W każdym przypadku wybór zaczyna się od tych samych pytań: jakiego przewodu używasz, do jakiego słupka go mocujesz i co dzieje się w danym miejscu? Izolator oddziela przewód od słupka. Nie zastępuje samego drutu, linki ani taśmy.
Na prostym odcinku zazwyczaj potrzebujesz mocowania każdego rzędu do każdego słupka pośredniego. W narożniku potrzebny jest inny wybór, ponieważ tam linia zmienia kierunek. Jeśli chcesz odsunąć przewód od istniejącego ogrodzenia, wybierz izolator dystansowy. Rozróżnienie tych miejsc na początku znacznie ułatwi wybór.
Przed wyborem odpowiedz na te pytania:

Używasz drutu, linki czy taśmy? W przypadku linki zanotuj jej grubość, a w przypadku taśmy jej szerokość.
Do czego trzeba przymocować izolator: do drewna, metalu czy odpowiedniego słupka z tworzywa sztucznego?
Chodzi o prosty odcinek, narożnik czy rząd odsunięty od ogrodzenia?

Jeśli ogrodzenie już stoi, punktem odniesienia powinien być również obecny sposób mocowania. Podobny wygląd izolatora niewiele mówi, jeśli nowa wersja jest przeznaczona do innego rodzaju słupka. Zwróć uwagę na faktyczne połączenie przewodu ze słupkiem. Poniżej przedstawiono różnice funkcjonalne oraz przykłady, które możesz ze sobą porównać.Zacznij od wyboru drutu, linki lub taśmySzeroki izolator do taśmy i izolator pierścieniowy nie odpowiadają na to samo pytanie dotyczące wyboru. W przypadku taśmy liczy się podana maksymalna szerokość, a w przypadku linki — grubość, jaką może pomieścić dany model. Jeśli używasz różnych rodzajów przewodów, przydatny może być izolator wielofunkcyjny. Nadal jednak wybieraj do każdego rzędu model pasujący zarówno do przewodu, jak i słupka.Najpierw wybierz przewody, które ma pomieścić izolatorModelWskazane przewodyDobry wybór, gdyWielofunkcyjny 20 mmDrut i plecionka do 6 mm; taśma do 20 mmChcesz łączyć wąską taśmę z drutem lub plecionkąWielofunkcyjny 40 mmDrut i plecionka do 6 mm; taśma do 40 mmPotrzebujesz także miejsca na szerszą taśmęPrzesuwaj poziomo lub użyj klawiszy strzałek, aby zobaczyć wszystkie kolumny.Butelka Izolator wielofunkcyjny ZoneGuard 20 mm nadaje się do drutu i plecionki o grubości do 6 mm oraz do taśmy o szerokości do 20 mm. Sprawdzi się, jeśli używasz wąskiej taśmy i chcesz mieć również możliwość zastosowania drutu lub plecionki. Przy takiej samej maksymalnej grubości drutu i plecionki możesz obok niego zastosować Izolator wielofunkcyjny ZoneGuard 40 mm umieścić obok. Mieści taśmę o szerokości do 40 mm.

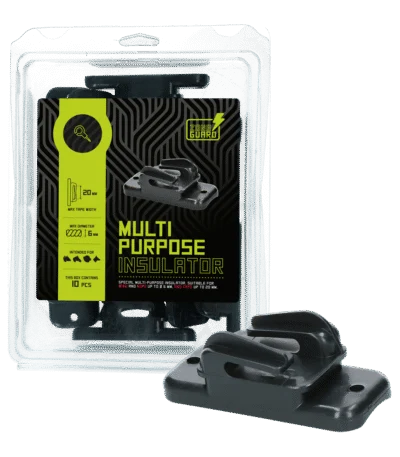

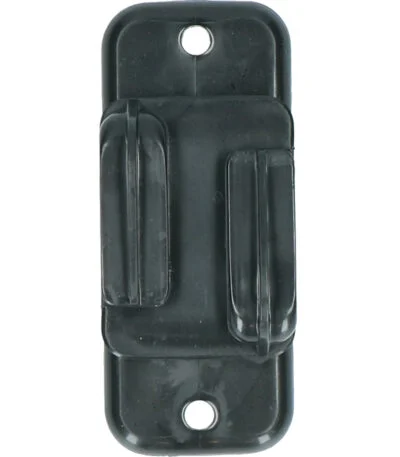

Jeśli używasz obecnie taśmy o szerokości 20 mm, obie wersje mogą pasować do podanego wymiaru przewodnika. Dodatkowa przestrzeń na taśmę o szerokości 40 mm jest przydatna przede wszystkim wtedy, gdy chcesz używać taśmy o tej szerokości. Jeśli potrzebujesz mocowania wyłącznie do taśmy, dostępne są także zwykłe izolatory taśmowe. Różnią się na przykład rodzajem odpowiedniego słupka lub sposobem mocowania taśmy.
Wymiar podany w nazwie produktu czasem wymaga uwagi. W przypadku izolatora taśmowego 40 lub 60 mm oznacza tutaj odpowiednią szerokość taśmy. W przypadku izolatora narożnego podany wymiar może natomiast oznaczać zewnętrzną średnicę elementu. Nie porównuj więc tych liczb tak, jakby każda z nich określała to samo.Jaki izolator do taśmy wybrać na prosty odcinek?Jeśli masz taśmę o szerokości do 40 mm, najpierw ustal, czego potrzebujesz przy każdym słupku pośrednim: prostego mocowania, systemu zatrzaskowego czy elementu, który pozwala również napinać taśmę. Wybór wpływa zarówno na rodzaj izolatora, jak i na liczbę sztuk w opakowaniu. Większe opakowanie ma sens dopiero wtedy, gdy jego wariant pasuje do Twojego ogrodzenia.Cztery funkcje do taśmy o szerokości do 40 mmModelRóżnicaZawartośćBasicProsty izolator do taśmy10 sztukCompactDo słupków drewnianych lub z twardego tworzywa sztucznego25 sztukClickZatrzaskiwanie i napinanie taśmy25 sztukNapinacz taśmy i izolatorPołączenie napinacza i izolatora5 sztukPrzesuwaj poziomo lub użyj klawiszy strzałek, aby zobaczyć wszystkie kolumny.Butelka Izolator do taśmy ZoneGuard Basic 40 mm to proste rozwiązanie do taśmy o szerokości do 40 mm, sprzedawane po dziesięć sztuk. Porównaj je z Izolator taśmowy ZoneGuard Compact 40 mm jeśli masz słupki drewniane lub z twardego tworzywa sztucznego. Wariant Compact jest dostarczany po 25 sztuk. Różnica w liczbie sztuk ma znaczenie zwłaszcza wtedy, gdy potrzebujesz wielu takich samych punktów mocowania na odpowiednich słupkach.

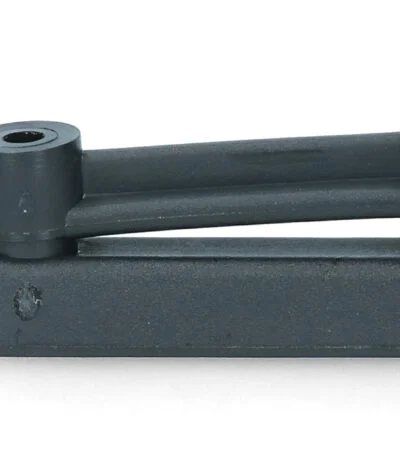

Mocowanie taśmy lub także jej napinanie

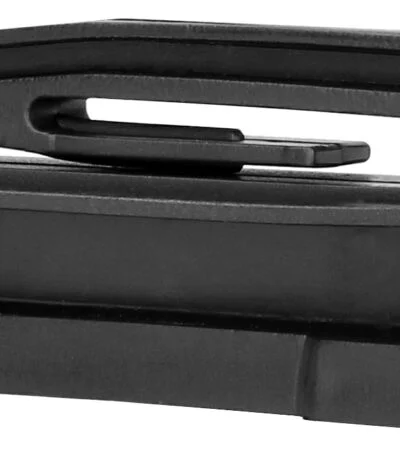

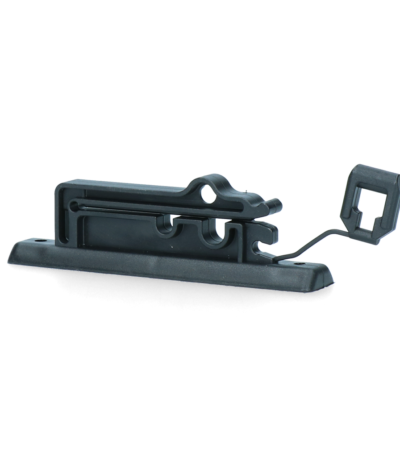

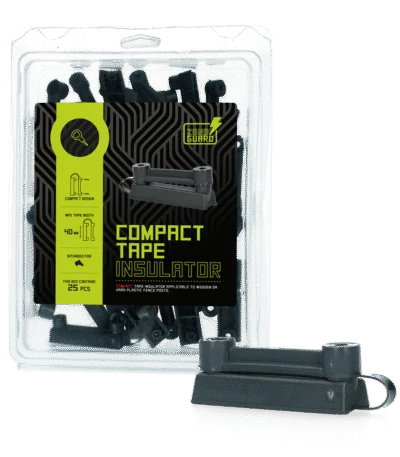

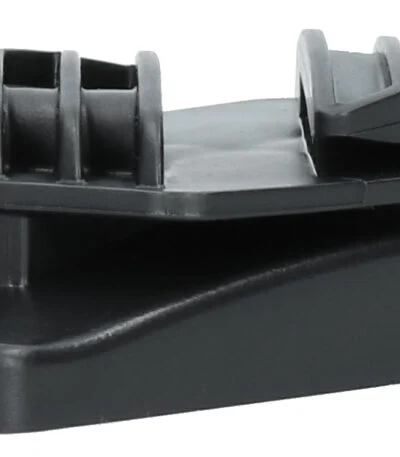

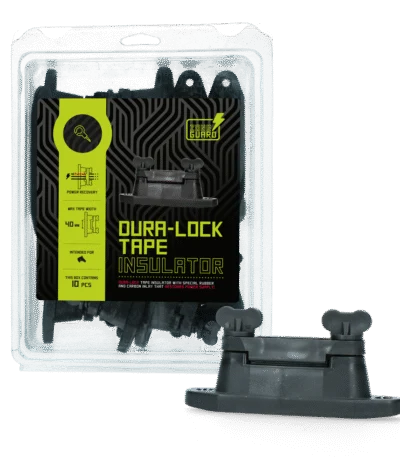

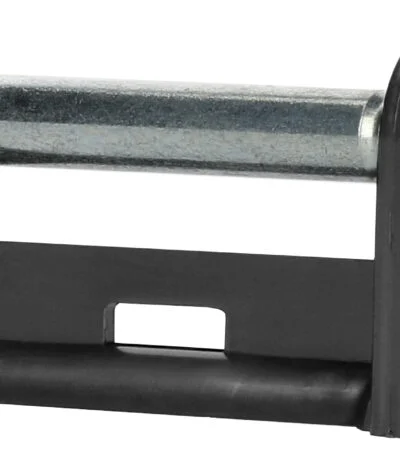

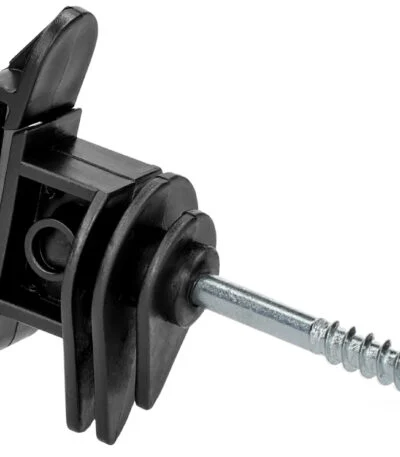

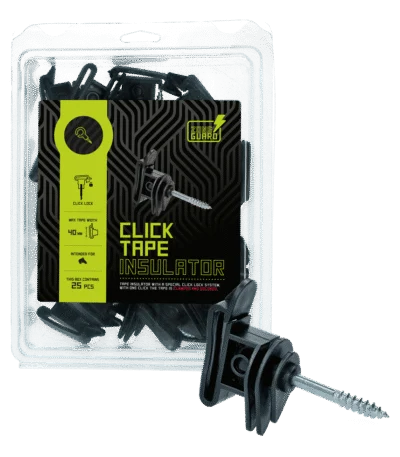

Jeśli chcesz mocować taśmę za pomocą zatrzasku, sprawdź Izolator do taśmy ZoneGuard Click 40 mm. System zatrzaskowy mocuje i napina taśmę przy izolatorze; opakowanie zawiera 25 sztuk. Napinacz i izolator taśmowy ZoneGuard 40 mm łączy izolator z napinaczem do taśmy o szerokości do 40 mm i jest sprzedawany po pięć sztuk. To lepszy wybór w miejscu, w którym zależy Ci właśnie na funkcji napinania, niż kierowanie się wyłącznie liczbą sztuk w opakowaniu.

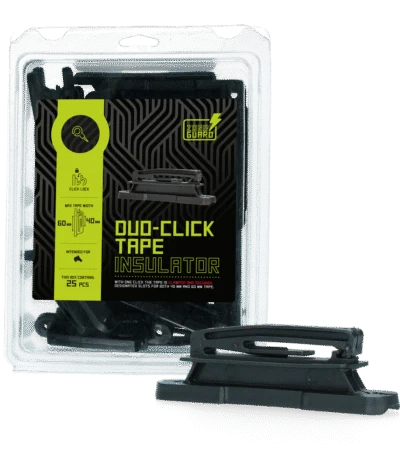

Jeśli używasz taśmy o szerokości 60 mm lub zarówno taśmy 40, jak i 60 mm, dobrym wyborem będzie Izolator taśmowy ZoneGuard Duo Click 60 mm to rozwiązanie dopasowane do tych potrzeb. Ma rowki na obie szerokości i mocuje taśmę za pomocą zatrzasku. Jeśli używasz wyłącznie taśmy 40 mm, możesz porównać go z wariantem Click 40 mm; miejsce na taśmę 60 mm jest zaletą tylko wtedy, gdy z niego korzystasz.
Policz osobno punkty mocowania ze zwykłym izolatorem taśmowym oraz miejsca, w których chcesz zastosować połączony napinacz. Mogą występować w tym samym ogrodzeniu, ale pełnią w nim różne funkcje. To samo dotyczy narożnika: izolator taśmowy przeznaczony na prosty odcinek nie jest odpowiednim wyborem do narożnika tylko dlatego, że pasuje do szerokości taśmy.Izolatory pierścieniowe do drewna i staliW przypadku izolatorów do plecionki lub drutu rodzaj słupka ma duże znaczenie. Wersję mocowaną do drewna wybiera się z innego powodu niż pierścień z nakrętką do metalu. Do owalnych słupków stalowych przeznaczony jest z kolei wariant z klipsem. Najpierw sprawdź więc, jakie masz słupki, a potem porównaj odpowiednie pierścienie.Porównanie izolatorów pierścieniowych pod kątem słupkaModelSłupekPrzewodnik lub cechaIzolator pierścieniowy do plecionkiDrewnoPlecionka do 8 mmIzolator pierścieniowy z nakrętkąMetalDrut i plecionka do 6 mmIzolator pierścieniowy z klipsemStal owalnaMocowanie klipsowe; nie podano maksymalnej grubości przewodnikaPrzesuwaj poziomo lub użyj klawiszy strzałek, aby zobaczyć wszystkie kolumny.Do słupków drewnianych i plecionki o grubości do 8 mm możesz wybrać Izolator pierścieniowy ZoneGuard do plecionki, do drewna Sprawdź. To izolator pierścieniowy wkręcany, sprzedawany po 25 sztuk. Natomiast Izolator pierścieniowy ZoneGuard z nakrętką jest przeznaczony do słupków metalowych oraz drutu lub plecionki o grubości do 6 mm, również w opakowaniu po 25 sztuk. Większa podana grubość plecionki dla wersji do drewna nie czyni jej alternatywą do montażu na słupku metalowym.

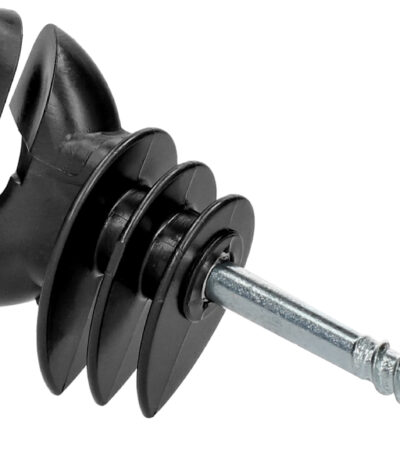

Jeśli masz konkretnie owalne słupki stalowe, odpowiedni będzie Izolator pierścieniowy ZoneGuard Clip do tego kształtu słupka. Ten wariant również jest sprzedawany po 25 sztuk. Wybierz go ze względu na mocowanie klipsowe, a nie dlatego, że wszystkie izolatory pierścieniowe wyglądają podobnie. W informacjach o produkcie nie podano maksymalnej grubości drutu ani plecionki dla tego klipsa; nie traktuj więc wartości 6 mm podanej dla innego wariantu jako określonej przestrzeni na przewodnik.

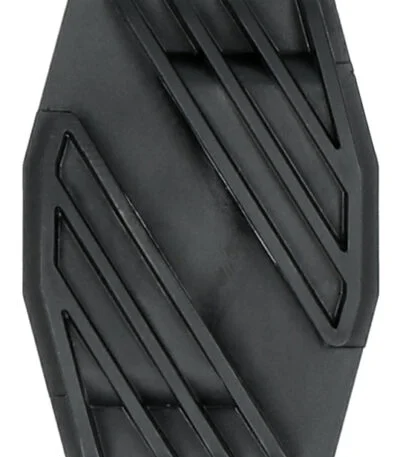

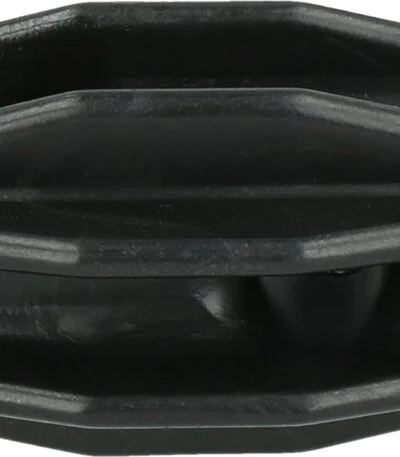

Oprócz mocowania do słupka możesz porównać także konstrukcję pierścienia. Izolator Pierścieniowy izolator ZoneGuard Strong ma ciągły rdzeń i jest przeznaczony do punktów narażonych na większe obciążenia. Natomiast Izolator ZoneGuard Ring Big nie ma ciągłego rdzenia. Każdy z tych produktów zawiera 25 sztuk. Różnica konstrukcyjna może pomóc w wyborze, ale sama w sobie nie określa, który sposób mocowania pasuje do Twojego słupka ani który rozmiar jest odpowiedni do przewodnika.
Jeśli w jednym ogrodzeniu masz różne rodzaje słupków, wykonaj dwa osobne obliczenia. Wybierz na przykład jeden wariant do drewnianych słupków pośrednich, a inny do metalowych. Duże opakowanie niewłaściwego typu jest mniej przydatne niż odpowiednie mocowanie w każdym miejscu.Jak wybrać izolatory do narożnika?Na narożniku ogrodzenia linia zmienia kierunek, a mocowanie jest bardziej obciążone niż na zwykłym prostym odcinku. Dlatego zwróć uwagę zarówno na izolator narożny, jak i na cały słupek narożny. Jeśli masz kilka rzędów, każdy rząd na tym narożniku wymaga odpowiedniego mocowania. Narożniki policz osobno, niezależnie od słupków pośrednich.

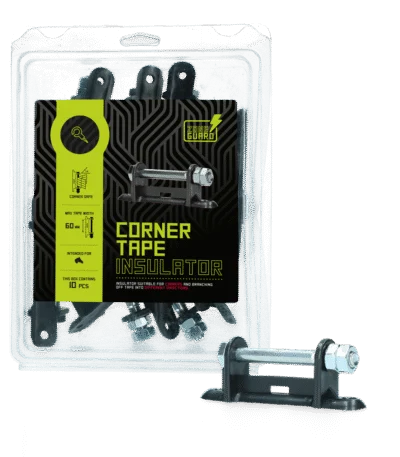

Do ogrodzenia dla koni z taśmą o szerokości do 60 mm możesz wybrać izolator narożny ZoneGuard do taśmy 60 mm Jest przeznaczony do narożników oraz do taśmy prowadzonej w różnych kierunkach. W opakowaniu znajduje się dziesięć sztuk. Jeśli używasz taśmy o szerokości 40 mm, również mieści się ona w podanej maksymalnej szerokości. Następnie sprawdź, czy ten sposób mocowania pasuje do Twojego narożnika.

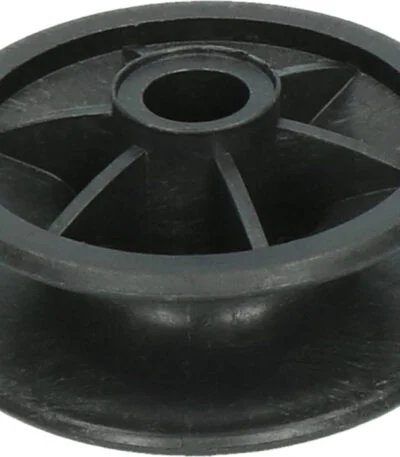

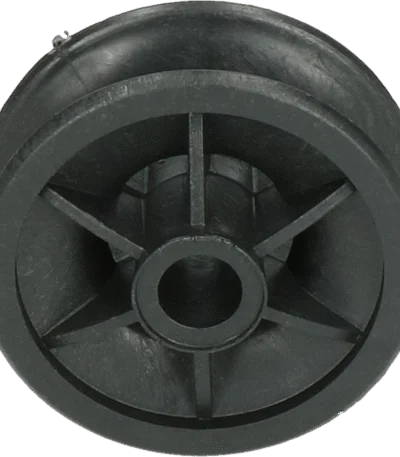

Inną możliwością jest porcelanowy izolator narożny ZoneGuard 50 mm do drewnianych słupków narożnych. Nadaje się do drutu, linki i taśmy. Z kolei plastikowy izolator narożny ZoneGuard 42 mm również jest wersją narożną do drutu, linki i taśmy, a ponadto ma wzmocnioną konstrukcję. Porównując te dwa modele, weź pod uwagę układ narożnika, materiał i potrzebny sposób mocowania, a nie tylko największą liczbę w nazwie.
W przypadku dwóch ostatnich modeli 50 i 42 mm to zewnętrzne średnice izolatorów, a nie podane maksymalne szerokości taśmy. Natomiast 60 mm w nazwie izolatora narożnego do taśmy oznacza właśnie jej szerokość. To rozróżnienie jest ważne podczas naprawy istniejącego narożnika: przed wyborem modelu narożnego zmierz przewodnik i sprawdź, jak zbudowane jest obecne mocowanie.
Jeśli przy narożniku znajduje się również przejście, uwzględnij je w planie jako osobne miejsce. Mocowanie narożne utrzymuje rząd we właściwym kierunku, natomiast do otwierania ogrodzenia potrzebne są elementy do przejścia.Kiedy wybrać izolator dystansowy?Czasami rząd ogrodzenia elektrycznego biegnie wzdłuż istniejącego ogrodzenia i chcesz umieścić przewodnik dalej od słupka lub konstrukcji. Do tego służą izolatory dystansowe. Wybiera się je podobnie jak zwykłe izolatory: najpierw ustal, czy używasz drutu, linki czy taśmy. Dłuższy wspornik nie sprawi, że pierścieniowy izolator do linki będzie odpowiedni do szerokiej taśmy.

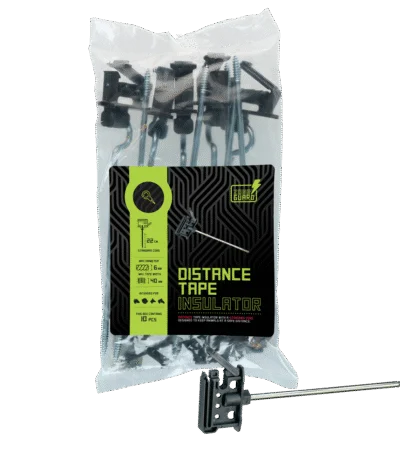

Butelka pierścieniowy izolator dystansowy ZoneGuard 22 cm ma wspornik o długości 22 cm i nadaje się do drutu oraz linki o grubości do 6 mm. Opakowanie zawiera dziesięć sztuk. Z kolei izolator dystansowy ZoneGuard do taśmy 22 cm również ma wspornik o długości 22 cm, ale nadaje się także do taśmy o szerokości do 40 mm. Jeśli używasz taśmy, decydujące znaczenie ma ta różnica w rodzaju przewodnika; jeśli używasz drutu lub pasującej linki, możesz porównać oba modele pod kątem ich przeznaczenia.
Podane 22 cm to długość wspornika, a nie gwarancja, że przewodnik będzie oddalony dokładnie o 22 cm od każdego istniejącego ogrodzenia. Sprawdź rozmieszczenie słupków, wystających elementów i narożników w swojej sytuacji. Zwłaszcza zakręt lub przejście może wymagać umieszczenia przewodnika w innym miejscu niż na długim, prostym odcinku.
W przypadku rzędu odsuniętego od ogrodzenia osobno policz słupki, na których zastosujesz ten rodzaj izolatora. Jeśli tylko część ogrodzenia biegnie wzdłuż istniejącego ogrodzenia, nie musisz uwzględniać zwykłych izolatorów na pozostałych słupkach pośrednich.Ile izolatorów zamówić?Policz nie tylko słupki. Dla każdego słupka policz również liczbę rzędów, a następnie podziel wynik według rodzaju mocowania, który będzie tam zastosowany. Słupki pośrednie, narożniki i miejsca wymagające odsunięcia przewodnika mogą wymagać różnych produktów. Otwór bramowy policz osobno, ponieważ trzeba również ustalić, jak będzie zamykane przejście.
Przykład obliczeń według rodzaju słupka
Załóżmy, że masz dwanaście drewnianych słupków pośrednich i osiem metalowych, a na każdym słupku biegną dwa rzędy odpowiedniej linki. Do drewnianych słupków potrzebujesz dwanaście razy dwa, czyli 24 wkręcane izolatory pierścieniowe do drewna. Przy opakowaniu zawierającym 25 sztuk wystarczy jedno opakowanie. Do metalowych słupków potrzebujesz osiem razy dwa, czyli 16 izolatorów pierścieniowych z nakrętką. W tym przypadku potrzebujesz osobno jednego opakowania zawierającego 25 sztuk.
Następnie osobno policz pozostałe miejsca:

Przy każdym narożniku zanotuj, ile rzędów się tam łączy, i wybierz odpowiedni izolator narożny.
Słupki, na których zastosujesz izolatory dystansowe, policz osobno, poza zwykłymi słupkami pośrednimi.
Przejścia i potrzebne do nich elementy policz osobno, niezależnie od ciągłych rzędów ogrodzenia.
Dodaj zapas tylko dla takiego rodzaju mocowania, którego rzeczywiście używasz w swoim ogrodzeniu.

Przykład obliczeń dla taśmy
Do dwóch rzędów taśmy na siedemnastu słupkach pośrednich potrzebujesz 34 odpowiednich izolatorów do taśmy. Jeśli wybierzesz model sprzedawany w opakowaniach po dziesięć sztuk, potrzebujesz czterech opakowań i zostanie Ci sześć sztuk. Jeśli na odpowiednich słupkach wybierzesz model sprzedawany po 25 sztuk, potrzebujesz dwóch opakowań i zostanie Ci szesnaście sztuk. To dwa sposoby obliczenia zapotrzebowania dla tych samych słupków pośrednich, a nie ilości, które należy dodać do siebie.
Cenę za sztukę można porównać dopiero wtedy, gdy oba rodzaje mocowania nadają się do danego miejsca. Zastanów się również, co oznacza dla Ciebie niewykorzystana część opakowania. Przy drobnej naprawie praktyczniejsze może być opakowanie zawierające dziesięć sztuk; przy wielu jednakowych słupkach lepiej do obliczeń może pasować opakowanie zawierające 25 sztuk. W obu przykładach narożniki i napinacze nadal stanowią osobny zakup.Naprawa i kontrola istniejącego ogrodzeniaJeśli uszkodzony jest jeden izolator, najpierw sprawdź dany odcinek ogrodzenia. Ustal, jaki masz słupek i przewodnik oraz czy uszkodzenie dotyczy wyłącznie izolatora. Poluzowane mocowanie, pęknięta krawędź lub nieprawidłowo założona taśma nie zawsze wymagają takiej samej wymiany. Dzięki temu unikniesz zakupu odpowiedniego izolatora pierścieniowego, gdy tak naprawdę trzeba zająć się mocowaniem narożnym.
Przed wymianą elementów wyłącz urządzenie do ogrodzenia elektrycznego. Przy okazji sprawdź przylegający przewodnik: czy taśma leży płasko w mocowaniu i czy drut lub linka są odsunięte od słupka? Nowy izolator nie rozwiąże problemu uszkodzonego odcinka przewodnika ani poluzowanego połączenia. Każdy element dobieraj do jego funkcji.
Po przeniesieniu rzędu lub silnym wietrze warto przeprowadzić kontrolę. Sprawdź, czy mocowania nadal są na swoim miejscu, i użyj testera ogrodzenia elektrycznego do pomiaru ogrodzenia. Jeśli chcesz sprawdzić, w którym miejscu występuje problem z rzędem, wykonaj pomiar w więcej niż jednym miejscu. Pojedynczy pomiar przy urządzeniu mówi mniej o pozostałej części ogrodzenia.
Podczas naprawy zanotuj, jakich izolatorów używasz i na których słupkach się znajdują. Nie musi to być rozbudowany plan konserwacji: przydatne będą już same liczby dotyczące słupków drewnianych, metalowych, narożników i wsporników dystansowych. Następnym razem łatwiej porównasz uszkodzony element z odpowiednim modelem.Jakich elementów używa się oprócz izolatorów?Izolator mocuje przewodnik przy słupku. Do przejścia potrzebujesz również sposobu na otwieranie i ponowne zamykanie rzędu. W tym celu sprawdź uchwyty do bram i przejścia. Najpierw ustal, gdzie będzie przejście; dzięki temu uwzględnisz mocowania po obu jego stronach w tych samych obliczeniach, nie traktując przejścia jak zwykłego słupka pośredniego.
Jeśli musisz połączyć ze sobą odcinki przewodnika lub wymienić inny element ogrodzenia, sprawdź części i akcesoria. Łącznik pełni inną funkcję niż izolator: łączy odcinki przewodnika, natomiast izolator podtrzymuje przewodnik przy słupku. Podczas jednej naprawy mogą być potrzebne oba elementy, ale dobiera się je osobno.
Na koniec przejrzyj cały plan od początku do końca. Czy znasz wymiary przewodnika i rodzaj słupków, czy narożniki zostały policzone osobno i czy uwzględniono ewentualne wsporniki dystansowe oraz przejścia? Dzięki tym informacjom możesz dobrać odpowiednie izolatory do ogrodzenia elektrycznego. Nie musisz szukać modelu, który spełni wszystkie funkcje — każdemu miejscu możesz zapewnić mocowanie, które do niego pasuje.Często zadawane pytaniaCzy taśma o szerokości 40 mm zmieści się w izolatorze do taśmy o szerokości do 20 mm?Nie. Do taśmy o szerokości 40 mm wybierz model, który może ją pomieścić. Decydująca jest podana maksymalna szerokość taśmy.Czy mogę użyć izolatora pierścieniowego do drewna na metalowym słupku?Dobierz mocowanie do swojego słupka. Do słupków metalowych dostępny jest na przykład izolator pierścieniowy z nakrętką, a do owalnych słupków stalowych — wersja zaciskowa.Czy wspornik izolatora dystansowego oznacza wolną odległość od mojego ogrodzenia?Podane 22 cm to długość wspornika. Odległość przewodnika w Twoim przypadku zależy również od słupka i istniejącej konstrukcji.Czy 50 mm w przypadku porcelanowego izolatora narożnego oznacza szerokość taśmy?Nie. W tym modelu 50 mm to zewnętrzna średnica izolatora. W przypadku izolatora narożnego do taśmy o szerokości 60 mm wymiar ten oznacza odpowiednią szerokość taśmy.
