Napięcie na ogrodzeniu elektrycznym jest niższe, niż oczekujesz? Najpierw ustal markę i model elektryzatora oraz znajdź jego instrukcję. Sprawdź widoczne problemy i wykonuj pomiary wyłącznie miernikiem odpowiednim do ogrodzeń elektrycznych. Zapisuj miejsca pomiaru: jedna niska wartość nie wskazuje jeszcze, który element jest przyczyną problemu. Schemat kontroli AKO pokazuje, że kolejny krok zależy od wcześniejszego wyniku.
Spis treści
- Produkty do tego poradnika
- Co możesz bezpiecznie sprawdzić przed pomiarem
- Pomiar napięcia i zapisywanie punktów pomiarowych
- Sprawdzanie zasilania i połączeń ogrodzenia
- Sprawdzanie roślinności i przewodników wzdłuż ogrodzenia
- Sprawdzanie uziemienia zgodnie z instrukcją
- Kiedy przerwać kontrolę i poprosić o pomoc
Przydatne w tym poradniku
Te produkty są związane z tematami omawianymi w tym poradniku. Sprawdź, jak używać każdego z nich i na co zwrócić uwagę przy wyborze.
Naciąganie zwisającego drutu

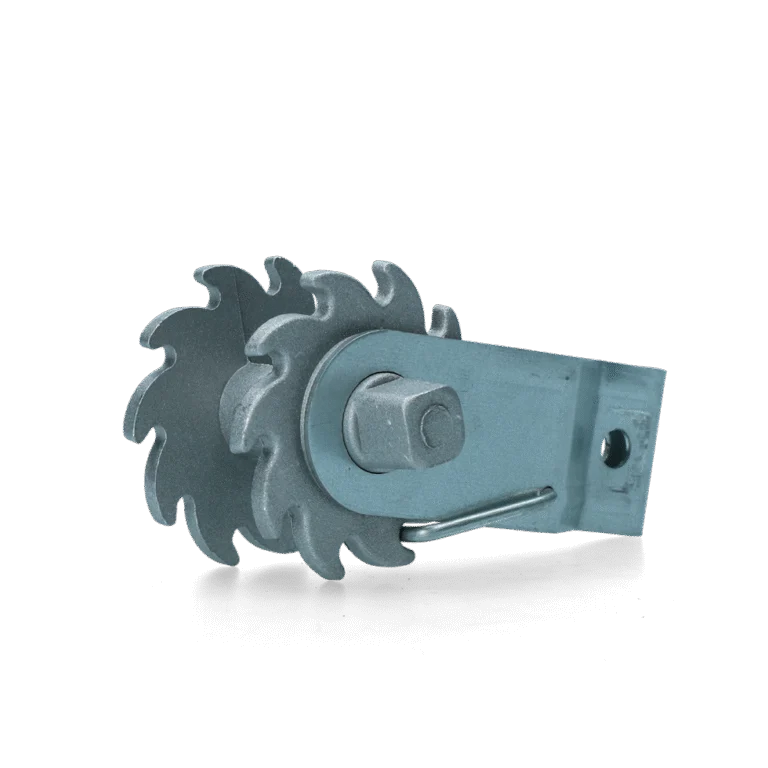

Napinacz drutu z kołem zębatym z aluminium i cynku – ZoneGuard
Ten napinacz pozwala naciągnąć drut ogrodzenia, jeśli podczas kontroli znajdziesz zwisający odcinek.
Na co zwrócić uwagę przy wyborze Przed regulacją drutu wyłącz urządzenie zgodnie z instrukcją.
Wymiana uszkodzonego izolatora
Czarny izolator pierścieniowy bez przelotowego rdzenia, 25 szt. – ZoneGuard
Ten izolator pierścieniowy zapewnia punkt mocowania przewodnika przy słupkach, jeśli dotychczasowy izolator okaże się uszkodzony.
Na co zwrócić uwagę przy wyborze Sprawdź, czy ta wersja pasuje do Twoich słupków i przewodnika.
Naprawa połączenia z drutem
Przewód przyłączeniowy do drutu i taśmy z krokodylkiem, 100 cm – ZoneGuard
Ten przewód przyłączeniowy łączy elektryzator z drutem lub taśmą, jeśli właśnie to połączenie wymaga wymiany.
Na co zwrócić uwagę przy wyborze Sprawdź, czy zacisk krokodylkowy pasuje do punktu podłączenia i czy długość 100 cm jest wystarczająca.
Twoje dane
Co możesz bezpiecznie sprawdzić przed pomiarem
Obejrzyj z pewnej odległości wskaźniki urządzenia i przejdź wzdłuż ogrodzenia. Widzisz roślinność dotykającą przewodnika, gałąź na drucie albo drut leżący na ziemi? Zapisz to miejsce. Nie sprawdzaj działania ogrodzenia dotykiem ani przez samodzielne wywoływanie iskry. Świecąca kontrolka na urządzeniu nie zastępuje pomiaru na ogrodzeniu. Warto też zwrócić uwagę na uszkodzone izolatory i połączenia; wspomina o nich instrukcja urządzeń Gallagher MBS1800i i MBS2800i.
Musisz coś zmienić przy drucie, połączeniu lub roślinności? Najpierw wyłącz urządzenie zgodnie z jego instrukcją. Jeśli kabel lub urządzenie są wyraźnie uszkodzone, przerwij użytkowanie i poproś o pomoc specjalistę.
Pomiar napięcia i zapisywanie punktów pomiarowych

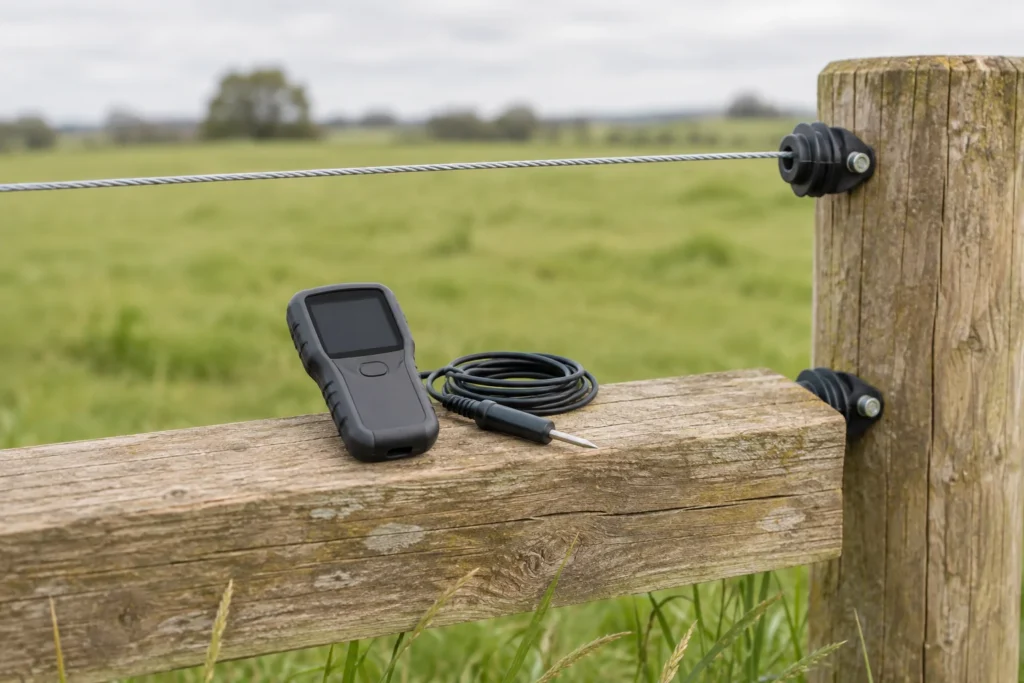

Użyj odpowiedniego miernika do ogrodzeń elektrycznych, który pokazuje wartość liczbową w woltach (V) lub kilowoltach (kV). Podłączając go do drutu i punktu odniesienia uziemienia, postępuj zgodnie z instrukcją miernika. Na przykład woltomierz cyfrowy Gallagher wykorzystuje przy pomiarze na drucie sondę uziemiającą. Miernik wyposażony jedynie w lampki nie podaje wartości liczbowej do tabeli pomiarów.
Zacznij od dostępnego punktu na początku podłączonego ogrodzenia. Następnie zmierz napięcie w łatwych do rozpoznania miejscach wzdłuż tego samego przewodnika, na przykład przed przejściem i za nim. Za każdym razem zapisuj miejsce, wyświetloną wartość i jednostkę. Jeśli chcesz porównywać wartości, używaj tego samego miernika i tej samej metody pomiaru.
| Punkt pomiarowy | Wartość | Jednostka | Obserwacja lub kolejna kontrola |
|---|---|---|---|
| Początek ogrodzenia | Jeszcze nie zmierzono | V lub kV | Zapisz wskazanie urządzenia |
| Przed przejściem | Jeszcze nie zmierzono | V lub kV | Sprawdź połączenie |
| Za przejściem | Jeszcze nie zmierzono | V lub kV | Porównaj dopiero po wykonaniu obu pomiarów |
| Dalej wzdłuż przewodnika | Jeszcze nie zmierzono | V lub kV | Sprawdź roślinność i izolatory |
Nie masz odpowiedniego miernika? Pozostaw pole wartości puste: brak pomiaru to nie to samo co zero. Jeśli dwie rzeczywiście zmierzone wartości się różnią, porównuj je tylko wtedy, gdy mają tę samą jednostkę. Różnicę możesz obliczyć, odejmując późniejszą wartość od wcześniejszej. Ta różnica wskazuje miejsce do kolejnej kontroli, ale nie dowodzi, który element jest uszkodzony. Jeśli miernik wyświetla zero, wpisz je jako wynik pomiaru i sprawdź zgodnie z instrukcją miernika, czy pomiar jest ważny.
Sprawdzanie zasilania i połączeń ogrodzenia
Sprawdź, z jakiego rodzaju zasilania korzysta Twoje urządzenie i co oznaczają jego wskazania według instrukcji. Gallagher MBS1800i i MBS2800i mają na przykład oddzielne wskaźniki zasilania i usterek ogrodzenia; nie zakładaj, że znaczą one to samo w innym modelu. Obejrzyj połączenia i przejścia pod kątem widocznych uszkodzeń, nie pracując przy połączeniu pod napięciem. Pomiaru na podłączonym ogrodzeniu nie można po prostu utożsamiać z testem urządzenia po odłączeniu przewodu zasilającego ogrodzenie. Przy takim osobnym teście postępuj wyłącznie według dokładnych wskazówek instrukcji i poproś o pomoc, jeśli nie możesz bezpiecznie wykonać wymaganych czynności. Instrukcja Gallagher; schemat kontroli AKO.
Sprawdzanie roślinności i przewodników wzdłuż ogrodzenia
Sprawdź przede wszystkim odcinek, na którym zanotowano różne wartości pomiarowe. Zwróć uwagę na roślinność, zwisający lub przerwany przewodnik, uszkodzone izolatory oraz połączenia, które wyglądają na poluzowane. Są to punkty do sprawdzenia, a nie rozpoznanie usterki wyłącznie na podstawie różnicy napięcia. Schemat kontroli AKO wymienia te miejsca podczas sprawdzania ogrodzenia.
Najpierw zapisz, co zauważysz. Jeśli potem uda Ci się bezpiecznie usunąć problem przy wyłączonym urządzeniu, ponownie wykonaj pomiary w tych samych punktach. Nie wymieniaj elementu tylko dlatego, że w dalszej części ogrodzenia miernik pokazuje inną wartość.
Sprawdzanie uziemienia zgodnie z instrukcją
Sprawdź z zewnątrz, czy połączenie uziemiające nie jest wyraźnie poluzowane lub uszkodzone. Instrukcja może przewidywać osobny test oceny uziemienia, podczas którego ogrodzenie jest obciążane. Sposób przeprowadzenia i oceny testu przedstawiony w schemacie kontroli AKO nie jest zamienny z tym podanym dla Gallagher MBS1800i i MBS2800i. Dlatego stosuj wyłącznie instrukcję swojego urządzenia, a jeśli nie możesz bezpiecznie wykonać testu, zleć go komuś innemu.
Zwróć też uwagę na to, co faktycznie pokazuje wyświetlacz. W tych dwóch modelach Gallagher odczyt napięcia uziemienia może wynosić zero, gdy brakuje oddzielnego uziemienia odniesienia. Taka wartość na wyświetlaczu sama w sobie nie dowodzi wtedy, że uziemienie jest prawidłowe. Zapisz, jaki pomiar wykonano i przy jakiej konfiguracji pomiarowej.
Kiedy przerwać kontrolę i poprosić o pomoc
Przerwij kontrolę, jeśli nie możesz zidentyfikować urządzenia, wykonać wymaganego pomiaru, widzisz uszkodzenie kabla lub urządzenia albo kolejny krok wymaga otwarcia urządzenia bądź sprawdzenia połączeń elektrycznych, których nie możesz bezpiecznie obsłużyć. Dopóki przyczyna nie będzie jasna, nie uznawaj samej świecącej kontrolki za dowód, że ogrodzenie działa prawidłowo. Instrukcja Gallagher wskazuje, że naprawy wymienionych urządzeń należy powierzyć uprawnionemu personelowi serwisowemu.
Przekaż osobie, która Ci pomaga, markę i model urządzenia, informację o użytej instrukcji, rodzaj miernika, punkty pomiarowe oraz wszystkie odczytane wartości wraz z jednostkami. Powiedz również, którego testu nie wykonano. Dzięki temu nikt nie uzna braku pomiaru za zero.
