Zasilanie ogrodzenia elektrycznego panelem słonecznym
Praktyczny poradnik
Zasilanie ogrodzenia elektrycznego panelem słonecznym
Krótka odpowiedź: nie wybieraj najpierw panelu słonecznego, lecz znajdź instrukcję swojego elektryzatora. Powinno w niej być wskazane, jakie zasilanie i jaki zestaw solarny są odpowiednie dla Twojego modelu. Następnie trzeba dobrać do siebie panel, regulator ładowania i akumulator. Czasem elementy te są już wbudowane w kompletny elektryzator solarny. Dwa różne schematy i instrukcje Gallagher pokazują, dlaczego nie można po prostu zastosować sposobu podłączenia przewidzianego dla innego zestawu.
Spis treści
- Produkty do tego poradnika
- Zasilanie sieciowe, przenoszenie i kontrola: kiedy zasilanie słoneczne ma sens?
- Dobór panelu, regulatora ładowania, akumulatora i elektryzatora
- Zużycie energii, akumulator, miejsce montażu i pora roku jako podstawa doboru wielkości zestawu
- Montaż panelu z uwzględnieniem cienia, ochrony i kontroli
- Podłączanie zestawu solarnego zgodnie z instrukcjami producenta
- Odróżnianie problemów z ładowaniem od problemów z ogrodzeniem
Przydatne w tym poradniku
Te produkty są związane z tematami omawianymi w tym poradniku. Sprawdź, jak używać każdego z nich i na co zwrócić uwagę przy wyborze.
Elektryzator z panelem słonecznym

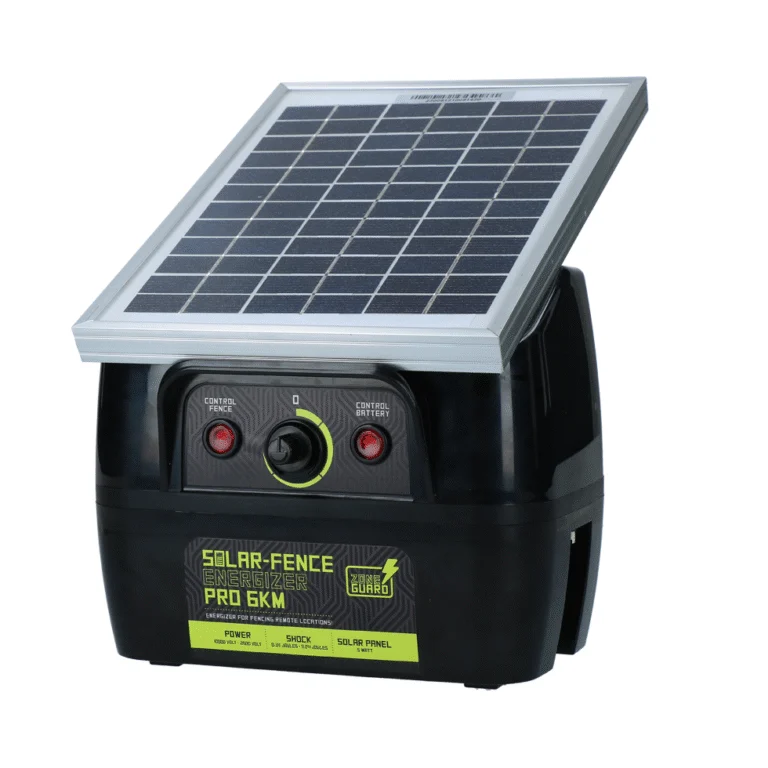

Elektryzator solarny z panelem słonecznym 5 W – ZoneGuard Solar-Fence Energizer Pro 6 km
Do ogrodzenia bez dostępu do gniazdka można rozważyć ten elektryzator z panelem słonecznym o mocy 5 W.
Na co zwrócić uwagę przy wyborze Sprawdź, czy elektryzator pasuje do Twojego ogrodzenia i czy w wybranym miejscu panel będzie miał wystarczająco dużo światła.
Osobna kontrola ogrodzenia
Tester ogrodzenia elektrycznego z 6 poziomami LED – ZoneGuard Multilight
Za pomocą tego testera możesz sprawdzić wskazywany poziom napięcia zarówno przy elektryzatorze, jak i w dalszej części ogrodzenia.
Na co zwrócić uwagę przy wyborze Wykonaj pomiar w kilku miejscach wzdłuż ogrodzenia, ponieważ wskaźnik ładowania nie informuje o tym, co dzieje się na przewodzie dalej.
Zapisz więc markę i model elektryzatora, dane akumulatora i panelu oraz model ewentualnego oddzielnego regulatora ładowania. Nie masz potwierdzenia, że te elementy mogą współpracować? Przed ich podłączeniem poproś producenta lub dostawcę o wskazanie odpowiedniego zestawu.
Zasilanie sieciowe, przenoszenie i kontrola: kiedy zasilanie słoneczne ma sens?
Jeśli w stałym miejscu masz dostęp do odpowiedniego przyłącza sieciowego, najpierw porównaj tę możliwość z zasilaniem słonecznym. Przy ogrodzeniu oddalonym od sieci lub regularnie przenoszonym zestaw solarny może być praktyczniejszy, pod warunkiem że za każdym razem możesz właściwie ustawić panel i nadal kontrolować zasilanie.
- Stałe miejsce: jakie sposoby zasilania obsługuje elektryzator i gdzie zgodnie z instrukcją może się znajdować?
- Odległe miejsce: czy jest wystarczająco dużo miejsca na panel, który nie będzie długo zacieniony?
- Przenośne ogrodzenie: czy możesz bezpiecznie przenosić, mocować i kontrolować panel oraz pozostałe elementy?
Zasilanie słoneczne nie zastępuje kontroli ogrodzenia. Wskaźnik ładowania nie informuje automatycznie o napięciu na przewodzie w dalszej części ogrodzenia. Gallagher zaleca osobne testowanie ogrodzenia. Szerszy przegląd elementów ogrodzenia znajdziesz też w kategorii ogrodzenia Farmora; wykaz produktów w kategorii nie potwierdza zgodności poszczególnych elementów.
Dobór panelu, regulatora ładowania, akumulatora i elektryzatora
- Panel słoneczny: dostarcza prąd przy wystarczającej ilości światła. Sprawdź dopuszczalne parametry panelu dla regulatora ładowania.
- Regulator ładowania: steruje ładowaniem akumulatora. Sprawdź, czy jest wbudowany, czy potrzebny jest osobny element.
- Akumulator: magazynuje energię dla elektryzatora. Sprawdź, jaki akumulator i sposób ładowania dopuszcza producent.
- Elektryzator: zasila ogrodzenie ze źródła odpowiedniego dla danego modelu. Sprawdź wymagany sposób połączenia z zasilaniem.
Różnica między zestawami jest konkretna: w przypadku Gallagher S220 i S230 panelu ze zintegrowanym regulatorem nie wolno podłączać bezpośrednio do wskazanego elektryzatora. Z kolei inny zestaw montażowy Gallagher do B100, B200 i B300 opisuje połączenia z elektryzatorem. O tym, co należy zrobić, decyduje wyłącznie instrukcja konkretnego zestawu. Porównaj instrukcję S220 i S230 z instrukcją konkretnego zestawu montażowego.
| Element | Zapisz | Zapytaj lub sprawdź |
|---|---|---|
| Elektryzator | Markę, model, dopuszczalne zasilanie i zużycie energii w każdym trybie pracy | Jaki zestaw solarny obsługuje ten model? |
| Akumulator | Typ, napięcie i pojemność | Czy akumulator pasuje zarówno do elektryzatora, jak i do sposobu ładowania? |
| Panel | Model i parametry elektryczne | Czy panel pasuje do regulatora ładowania? |
| Regulator ładowania | Model lub informację, że regulator jest wbudowany | Jakie akumulatory, parametry panelu i ustawienia są dopuszczalne? |
W przypadku osobnego regulatora dopuszczalne parametry panelu i akumulatora zależą od modelu. Instrukcja instalacji regulatora ładowania Victron jest tego przykładem, a nie instrukcją dla każdego regulatora.
Zużycie energii, akumulator, miejsce montażu i pora roku jako podstawa doboru wielkości zestawu
Podana na panelu moc w watach nie mówi, jak długo Twoje ogrodzenie będzie działać. Aby to ocenić, zestaw ze sobą zużycie energii w wybranym trybie, dane akumulatora, regulator ładowania, miejsce ustawienia panelu i planowany okres użytkowania. W przypadku S230 Gallagher podaje na przykład dane elektryzatora B200, panelu i akumulatora AGM oraz różne zużycie energii z akumulatora w poszczególnych trybach. Dane te opisują ten zestaw, nie Twój.
Powiedz też producentowi lub dostawcy, czy ogrodzenie ma działać tylko w sezonie wypasowym, czy również w okresie z mniejszą ilością światła dziennego. Drzewa, budynki, zachmurzenie i niższe położenie słońca zimą mogą ograniczać uzysk energii. Poproś o ocenę dla planowanego miejsca i okresu użytkowania, nie zakładając liczby dni pracy bez słońca wyłącznie na podstawie mocy panelu. Victron omawia te przyczyny ograniczonego uzysku energii słonecznej.
Montaż panelu z uwzględnieniem cienia, ochrony i kontroli
Obejrzyj miejsce o różnych porach: czy na panel pada cień i czy później roślinność może ograniczyć dostęp światła? Sprawdź, czy możesz solidnie zamocować panel zgodnie z instrukcją wybranego produktu oraz czy panel, obudowa i przewody będą dostępne do kontroli. Przy słabym uzysku energii warto też zwrócić uwagę na zabrudzenia panelu i różnice między porami roku. Sprawdź informacje dotyczące światła i zabrudzeń.
To, że panel słoneczny nadaje się do użytku na zewnątrz, nie oznacza, że osobny regulator ładowania lub akumulator można umieścić w tym samym miejscu. Sprawdź wymaganą ochronę każdego elementu i nie pozostawiaj połączeń dostępnych bez osłony. Instrukcja instalacji Victron wymaga osłonięcia złączy regulatora, którego dotyczy; w przypadku innych produktów stosuj się do ich własnych instrukcji.
Podłączanie zestawu solarnego zgodnie z instrukcjami producenta
- Zestaw ze sobą instrukcje dokładnego modelu elektryzatora, panelu, akumulatora i ewentualnego osobnego regulatora.
- Sprawdź, czy producent wyraźnie dopuszcza takie połączenie elementów, punkty podłączenia, zabezpieczenia i ustawienia.
- Wykonaj połączenia elektryczne i uruchom zestaw zgodnie z odpowiednimi instrukcjami. W razie niejasności zwróć się do specjalisty.
- Następnie sprawdź wskazania elektryzatora i przetestuj również ogrodzenie.
Nie przejmuj kolejności podłączania z instrukcji innego modelu. W przypadku konkretnego regulatora Victron zalecana kolejność wiąże się na przykład z rozpoznawaniem napięcia akumulatora. Nie oznacza to, że jest ona ogólną instrukcją dla elektryzatorów.
Odróżnianie problemów z ładowaniem od problemów z ogrodzeniem
Najpierw ustal, która część nie działa zgodnie z oczekiwaniami. Dzięki temu nie wymienisz panelu, gdy problem leży po stronie ogrodzenia, ani odwrotnie.
| Co zauważasz? | Najpierw sprawdź | Dalsze kroki |
|---|---|---|
| Akumulator wydaje się niewystarczająco ładowany | Wskaźnik ładowania, ilość światła docierającego do panelu, widoczne zabrudzenia i komunikaty o błędach | Postępuj zgodnie z instrukcją rozwiązywania problemów właściwego producenta; w razie potrzeby powierz kontrole elektryczne specjaliście. |
| Zasilanie wydaje się działać, ale przewód ogrodzenia nie działa prawidłowo | Roślinność, widoczne uszkodzenia izolatorów i połączeń | Przetestuj ogrodzenie odpowiednim testerem zgodnie z instrukcjami systemu. |
W przypadku regulatora ładowania mały prąd ładowania lub jego brak może również oznaczać, że akumulator jest już pełny; samo w sobie nie dowodzi to usterki. Victron rozróżnia różne przyczyny niskiego prądu ładowania. Niskie napięcie na ogrodzeniu może niezależnie wiązać się między innymi z uziemieniem, izolatorami, połączeniami lub roślinnością. Zobacz poradnik rozwiązywania problemów Gallagher oraz wyjaśnienie dotyczące pomiaru napięcia. Kontrolka ładowania nie zastępuje tego pomiaru.
