Uziemienie ogrodzenia elektrycznego i sprawdzanie działania uziemienia
Chcesz prawidłowo uziemić ogrodzenie elektryczne? Najpierw znajdź instrukcje dotyczące uziemienia dla dokładnego modelu elektryzatora. Podają one wymagania dotyczące pręta uziemiającego, podłączenia i umiejscowienia. Następnie sprawdź działanie miernikiem i metodą pomiaru odpowiednimi do ogrodzeń elektrycznych. Nie ma jednej stałej liczby prętów uziemiających ani jednej wartości pomiarowej dla każdego pastwiska: znaczenie mają też gleba i warunki przeprowadzania próby.
Spis treści
- Produkty do tego poradnika
- Dlaczego uziemienie zamyka obwód ogrodzenia elektrycznego
- Pręty uziemiające i wymagania producenta dotyczące uziemienia
- Umieszczenie pręta uziemiającego i podłączenie go do elektryzatora
- Sprawdzanie uziemienia odpowiednim miernikiem
- Dokumentowanie usterek i korzystanie z pomocy specjalisty
Przydatne w tym poradniku
Te produkty są związane z tematami omawianymi w tym poradniku. Sprawdź, jak używać każdego z nich i na co zwrócić uwagę przy wyborze.
Pręt do uziemienia
Ocynkowany pręt uziemiający z zaciskiem, 1 m – ZoneGuard
Ten ocynkowany pręt uziemiający z zaciskiem jest przeznaczony do stosowania jako część układu uziemienia ZoneGuard do ogrodzeń elektrycznych.
Na co zwrócić uwagę przy wyborze Sprawdź w instrukcji swojego urządzenia, czy ten typ pręta i długość 1 metra spełniają wymagania.
Podłączenie uziemienia

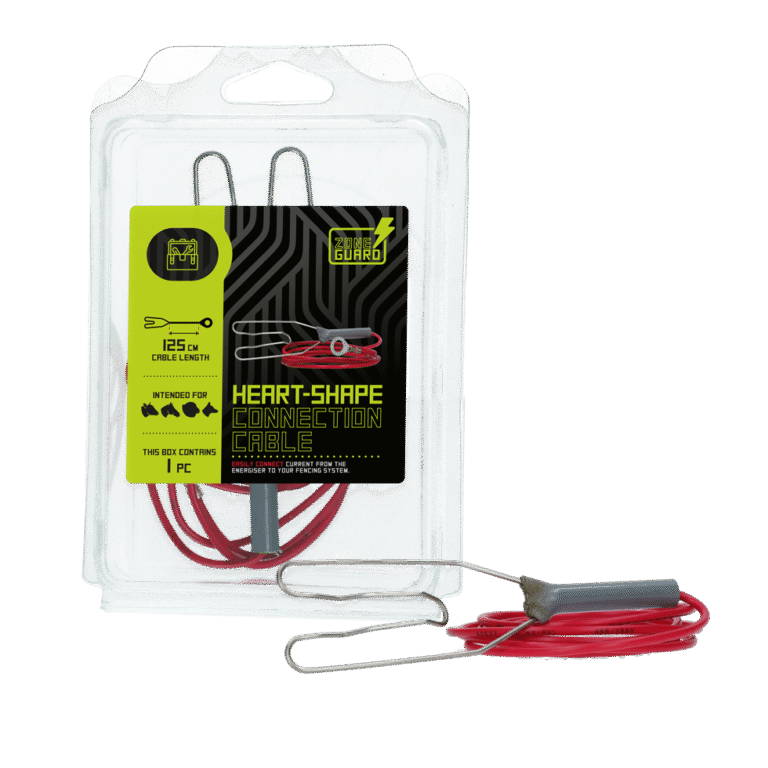

Przewód uziemiający z końcówką w kształcie serca do elektryzatora, 125 cm – ZoneGuard
Ten kabel o długości 125 cm służy do połączenia uziemienia z elektryzatorem.
Na co zwrócić uwagę przy wyborze Sprawdź, czy typ końcówki pasuje do punktów przyłączeniowych i czy 125 cm wystarczy w Twojej instalacji.
Jeśli szukasz jeszcze części do swojej instalacji, możesz przejrzeć kategorię Ogrodzenia. Przydatność poszczególnych części zawsze sprawdzaj na podstawie danych swojego urządzenia.
Dlaczego uziemienie zamyka obwód ogrodzenia elektrycznego
Elektryzator wysyła impulsy do przewodu ogrodzenia. Gdy zwierzę dotknie przewodu, mając jednocześnie kontakt z ziemią, prąd wraca przez glebę i układ uziemienia do urządzenia. Bez odpowiedniej drogi powrotnej ogrodzenie nie działa zgodnie z przeznaczeniem. Gallagher wyjaśnia rolę uziemienia.
| Od | Przez | Do |
|---|---|---|
| Elektryzator | Przewód ogrodzenia i kontakt z ziemią | Pręt uziemiający i zacisk uziemienia urządzenia |
Świecąca kontrolka na urządzeniu nie mówi więc jeszcze, czy uziemienie działa wystarczająco dobrze podczas użytkowania. Aby to ustalić, trzeba sprawdzić ogrodzenie i uziemienie odpowiednią metodą pomiaru.
Pręty uziemiające i wymagania producenta dotyczące uziemienia
Ile prętów uziemiających potrzeba? Nie da się tego ustalić wyłącznie na podstawie długości pastwiska. Instrukcje różnych urządzeń Gallagher przewidują różne układy uziemienia; przy modelu o większej mocy Gallagher wskazuje ponadto suchą glebę jako powód, dla którego może być potrzebnych więcej prętów. Przyjmij więc za punkt wyjścia wymagania dotyczące własnego urządzenia, a nie wymiary podane w przykładzie dla innego modelu. Dla porównania zapoznaj się z instrukcjami uziemienia modeli Gallagher M5800i i M10000i.
| Sprawdź | Czego potrzebujesz? |
|---|---|
| Urządzenie | Marki, modelu i instrukcji dokładnie tej wersji |
| Układ uziemienia | Wymaganego typu, długości, liczby prętów i sposobu ich rozmieszczenia względem siebie |
| Połączenie | Wskazanego zacisku uziemienia, kabla i zacisków |
| Miejsce | Informacji o stanie gleby, dostępnej przestrzeni i zaleceniach dotyczących innych układów uziemienia |
| Kontrola | Odpowiedniego miernika, sposobu przeprowadzenia próby i oceny wyniku pomiaru |
Konkretny przykład modelu: niderlandzkojęzyczna instrukcja modelu Gallagher B60 opisuje pręt uziemiający umieszczony w ziemi na głębokość co najmniej 1 metra. Ta głębokość dotyczy przykładowego modelu; nie traktuj jej jako ogólnej zasady.
Umieszczenie pręta uziemiającego i podłączenie go do elektryzatora
Wybierz miejsce, kierując się warunkami montażu podanymi w instrukcji. Sprawdź przy tym, czy w pobliżu znajdują się inne układy uziemienia lub instalacje podziemne. Instrukcja modelu B60 podaje na przykład osobny warunek dotyczący umiejscowienia względem układów uziemienia sieci infrastruktury technicznej. Jeśli nie potrafisz dobrze ocenić miejsca lub podłoża, poproś wykwalifikowanego instalatora o pomoc przed montażem.
- Wyłącz urządzenie przed rozpoczęciem prac przy ogrodzeniu lub połączeniach.
- Sprawdź miejsce i materiały zgodnie z instrukcją swojego modelu.
- Nie pomyl uziemienia z ogrodzeniem. Połącz pręt uziemiający z przeznaczonym do tego zaciskiem uziemienia; przewód ogrodzenia należy podłączyć do osobnego zacisku ogrodzenia.
- Sprawdź połączenia przed włączeniem urządzenia zgodnie z jego instrukcją.
W modelu B60 zielony zacisk łączy się z prętem uziemiającym, a czerwony z przewodem ogrodzenia. Zgodnie z instrukcją akumulator podłącza się dopiero wtedy, gdy ogrodzenie jest gotowe; powoduje to włączenie urządzenia. Inne modele mogą mieć inne połączenia.
Sprawdzanie uziemienia odpowiednim miernikiem

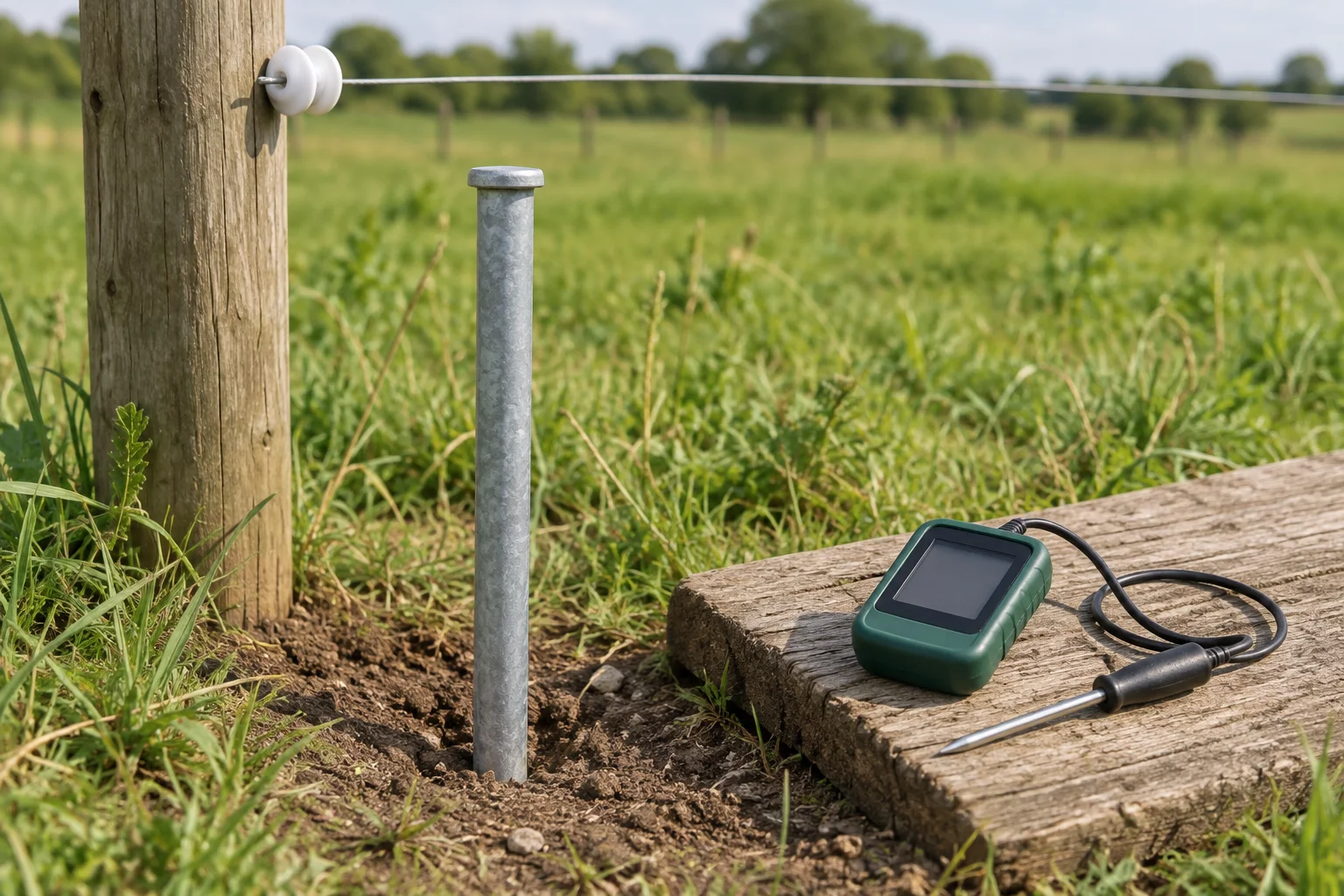

Pomiar na przewodzie nie jest tym samym co pomiar układu uziemienia. Użyj woltomierza odpowiedniego do ogrodzeń elektrycznych i przeczytaj instrukcje zarówno miernika, jak i elektryzatora. Gallagher opisuje przy swoim woltomierzu cyfrowym osobną sondę pomiarową służącą do kontaktu z ziemią.
Co pokazuje próba uziemienia?
W próbie opisanej przez firmę Gallagher ogrodzenie zostaje tymczasowo obciążone w odległości 100 metrów od urządzenia. Dopiero gdy napięcie na przewodzie spadnie na potrzeby tej próby poniżej 1000 woltów, wykonuje się pomiar przy pręcie uziemiającym. Instrukcja wspomnianego miernika nakazuje umieścić sondę pomiarową w odległości jednego metra od pręta uziemiającego i uznaje wynik poniżej 300 woltów za wystarczający w tej próbie. Nie są to ogólne wartości graniczne dla wszystkich urządzeń ani instalacji. Przeczytaj pełną instrukcję pomiaru firmy Gallagher.
Wyłącz urządzenie przed umieszczeniem lub usunięciem tymczasowego pręta testowego i nie dopuszczaj ludzi ani zwierząt do miejsca próby. Czy Twoje ogrodzenie jest za krótkie do opisanej konfiguracji, nie masz odpowiedniego miernika lub instrukcja Twojego urządzenia podaje inne zalecenia? Nie oceniaj wtedy uziemienia na podstawie tych przykładowych wartości, lecz postępuj zgodnie z metodą swojego producenta albo zleć pomiar specjaliście od ogrodzeń.
Dokumentowanie usterek i korzystanie z pomocy specjalisty
Jeśli wynik pomiaru odbiega od oczekiwań, zapisz, jakiego urządzenia i miernika użyto, gdzie wykonano pomiar, jaki był stan gleby oraz jakie wartości odczytano na przewodzie i przy pręcie uziemiającym. Zanotuj również widoczne uszkodzenia lub luźne połączenia. Niskie napięcie na przewodzie samo w sobie nie dowodzi, że problem dotyczy pręta uziemiającego: instrukcja modelu B60 wymienia jako możliwą przyczynę także przerwane połączenie lub zwarcie na ogrodzeniu. Zapoznaj się ze wskazówkami dotyczącymi usterek i uszkodzeń.
Jeśli urządzenie lub kabel są uszkodzone albo nie możesz wykonać podłączenia lub pomiaru zgodnie z instrukcjami, przerwij użytkowanie i poproś o pomoc producenta, sprzedawcę lub wykwalifikowanego instalatora ogrodzeń.
