Naprawa drutu, taśmy lub plecionki ogrodzenia elektrycznego: uszkodzenia i połączenia
Aby naprawić uszkodzone ogrodzenie elektryczne, najpierw ustal miejsce uszkodzenia i rodzaj materiału. Przerwana taśma wymaga innego łącznika niż przerwany metalowy drut, a uszkodzony przewód przyłączeniowy trzeba potraktować osobno. Zadbaj o to, by zwierzęta pozostawały za bezpiecznym ogrodzeniem, wyłącz elektryzator zgodnie z instrukcją i sprawdź ogrodzenie po naprawie.
Spis treści
- Produkty do tego poradnika
- Rozpoznawanie przerw, poluzowanych zacisków, przetarć przy przejściach i uszkodzeń przewodu
- Wyłączenie elektryzatora zgodnie z instrukcją i zabezpieczenie zwierząt
- Dobór łączników do drutu, taśmy lub plecionki
- Sprawdzenie naprężenia, styku, izolacji i dostępu
- Pomiar po naprawie i dokumentowanie powracających uszkodzeń
Przydatne w tym poradniku
Te produkty są związane z tematami omawianymi w tym poradniku. Sprawdź, jak używać każdego z nich i na co zwrócić uwagę przy wyborze.
Łączenie przerwanej plecionki

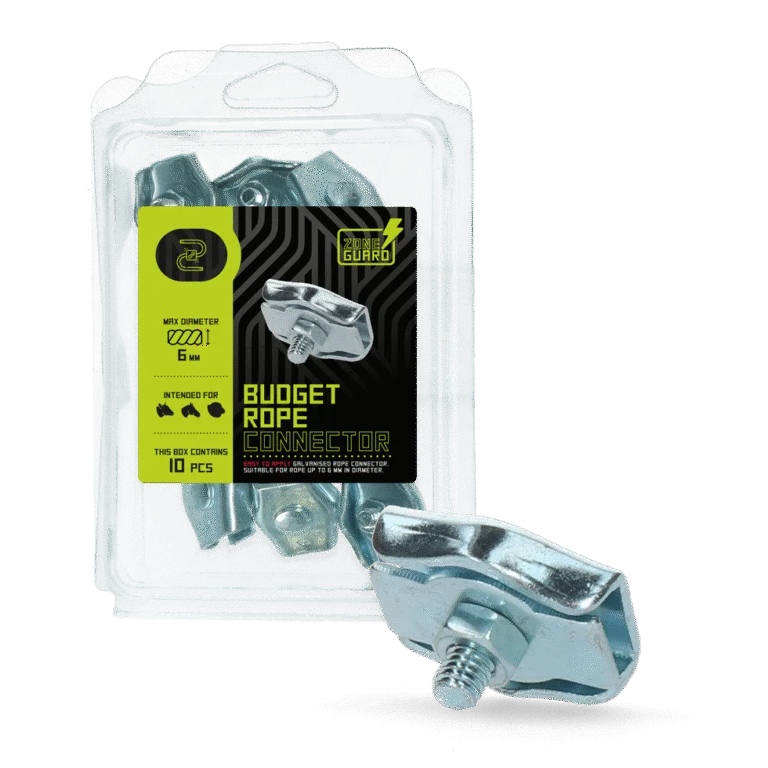

Złączka do elektrycznej linki o średnicy 6 mm, 10 sztuk – ZoneGuard Budget
Ten łącznik pozwala ponownie połączyć dwa odcinki plecionki elektrycznej o średnicy 6 mm po jej przerwaniu.
Na co zwrócić uwagę przy wyborze Zmierz średnicę plecionki i sprawdź, czy materiał obok miejsca przerwania jest nadal w dobrym stanie.
Wymiana uszkodzonego izolatora
Izolator do taśmy o szerokości do 20 mm i plecionki do 6 mm, 10 sztuk – ZoneGuard Multi purpose
Ten izolator zapewnia odpowiedni punkt mocowania taśmy, plecionki lub drutu, jeśli dotychczasowy izolator jest uszkodzony.
Na co zwrócić uwagę przy wyborze Sprawdź wymiary przewodnika: taśma może mieć najwyżej 20 mm szerokości, a plecionka lub drut najwyżej 6 mm grubości.
Napinanie luźnej linii

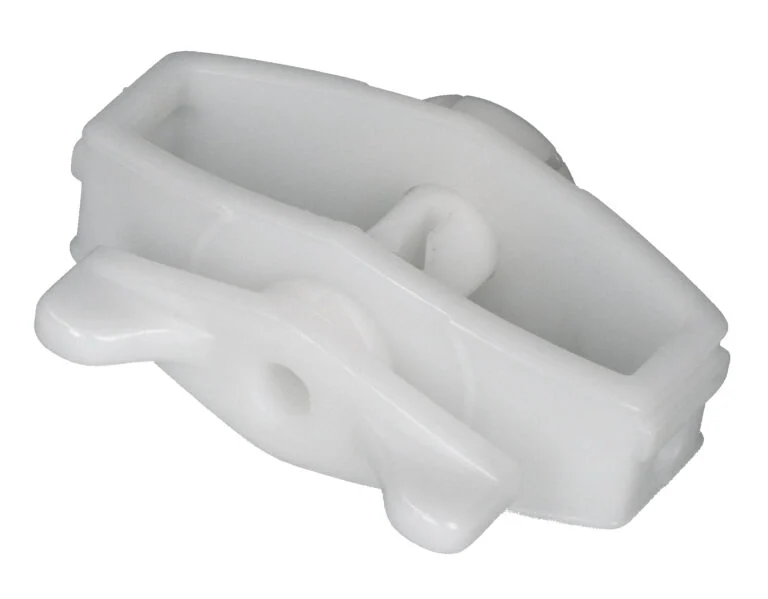

Napinacz z mechanizmem zapadkowym do drutu, plecionki i taśmy do 10 mm – ZoneGuard
Tym napinaczem możesz napiąć linię z drutu, plecionki lub taśmy, jeśli zwisa po naprawie.
Na co zwrócić uwagę przy wyborze Nie używaj go jako łącznika w miejscu przerwania, a w przypadku taśmy sprawdź, czy jej szerokość nie przekracza 10 mm.
Rozpoznawanie przerw, poluzowanych zacisków, przetarć przy przejściach i uszkodzeń przewodu

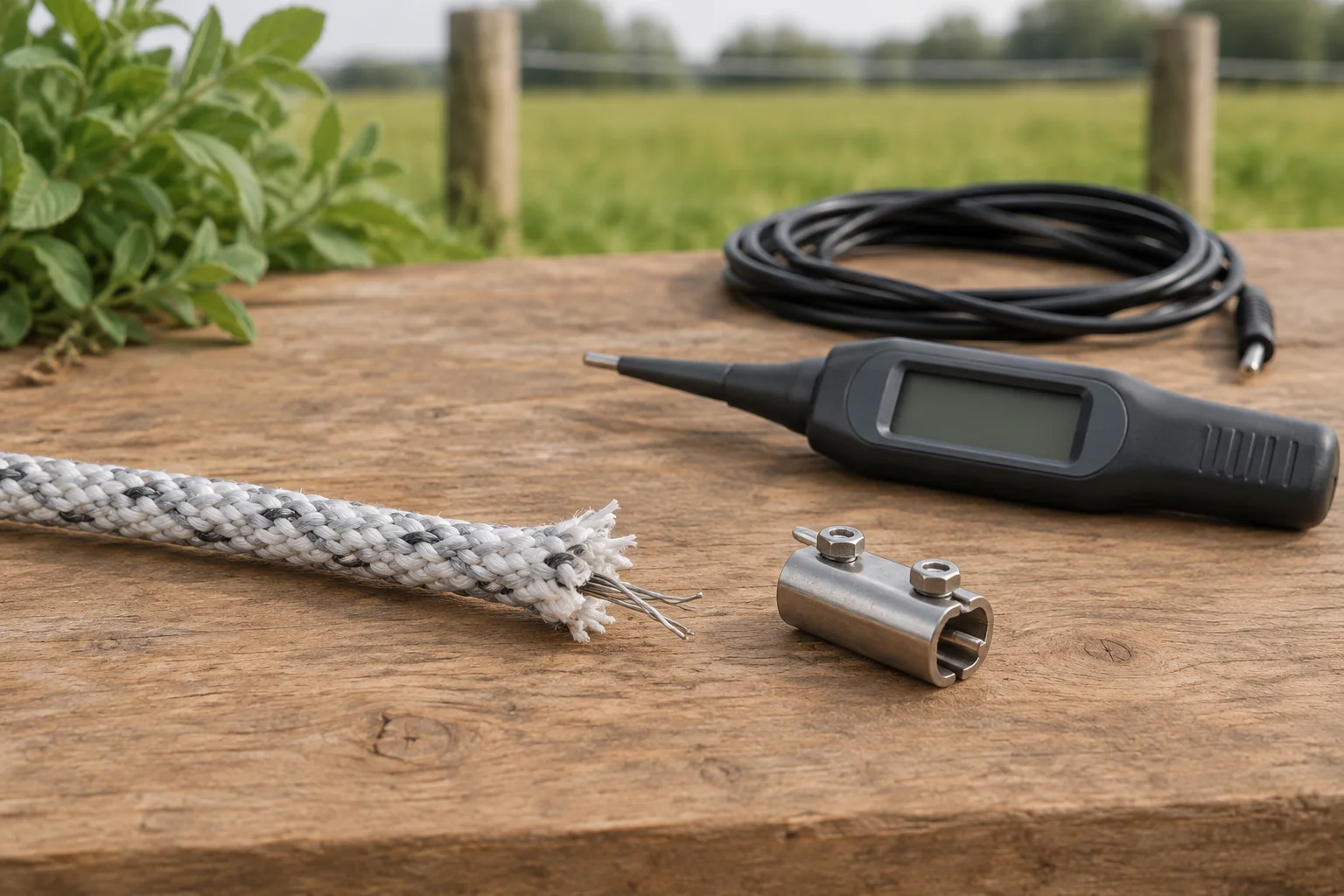

Sprawdź nie tylko widoczne przerwanie, ale też materiał obok. W drucie z tworzywa, taśmie i plecionce metalowe żyły przewodzące mogą być uszkodzone, choć tworzywo nadal pozostaje ciągłe. Przy przejściu sprawdź, czy zacisk się nie poluzował, izolator nie jest uszkodzony albo przewodnik nie ociera się o jakiś element. To różne problemy: nowy łącznik nie pomoże, jeśli przewodnik nadal będzie ocierał się o tę samą krawędź. AKO opisuje te odrębne przyczyny usterek; Gallagher uwzględnia podczas kontroli także bramy i izolatory.
Jeśli podejrzewasz uszkodzenie przewodu, prześledź dostępną trasę przewodu przyłączeniowego i obejrzyj jego powłokę oraz punkty podłączenia. Uszkodzony przewód między elektryzatorem a ogrodzeniem to nie to samo co przerwana taśma elektryczna. W przypadku uszkodzonego podziemnego przewodu zasilającego AKO zaleca wymianę na przewód odpowiedni do tego zastosowania. Jeśli nie masz pewności co do typu przewodu lub jego przebiegu, zleć ocenę sytuacji zamiast łączyć go jak zwykły przewodnik.
Wyłączenie elektryzatora zgodnie z instrukcją i zabezpieczenie zwierząt
Przed otwarciem ogrodzenia sprawdź, czy zwierzęta mogą pozostać za inną bezpieczną barierą. W razie potrzeby tymczasowo je przenieś i poinformuj inne osoby, że pracujesz przy ogrodzeniu, aby nikt nie włączył elektryzatora podczas pracy.
Przed odłączeniem przewodnika lub przewodu przyłączeniowego wyłącz elektryzator zgodnie z instrukcją swojego modelu. Nie polegaj na położeniu przełącznika przy uszkodzonym miejscu. Nie dotykaj przewodnika, by sprawdzić, czy napięcie jest wyłączone. Jeśli nie wiesz, jak bezpiecznie wyłączyć swoją instalację, powierz pracę osobie znającej ten system. AKO zaleca rozpoczęcie kontroli wymagającej odłączenia przewodu zasilającego od wyłączenia elektryzatora.
Dobór łączników do drutu, taśmy lub plecionki
Ustal typ zamontowanego przewodnika i sprawdź w instrukcjach przewodnika oraz łącznika odpowiednie wymiary i zastosowanie. Element służący do połączenia dwóch odcinków przewodnika nie musi nadawać się również do podłączenia bramy lub przewodu zasilającego. Producenci rozróżniają łączniki do drutu z tworzywa, plecionki i taśmy; także w obrębie tych grup dopuszczalne wymiary są różne. Łącznik do metalowego drutu musi pasować do danego typu drutu. Nie zastępuj połączenia elektrycznego zwykłym węzłem. Zobacz, jak AKO rozróżnia łączniki do drutu z tworzywa, plecionki i taśmy. Osobna instrukcja przewodnika firmy AKO wskazuje konkretny typ połączenia dla jej metalowego drutu; zalecenie to nie dotyczy automatycznie innych drutów.
| Uszkodzenie lub miejsce | Co sprawdzić przed naprawą | Odpowiedni następny krok |
|---|---|---|
| Przerwany metalowy drut | Typ drutu, średnicę i stan końców | Znajdź łącznik, który według producenta pasuje do tego drutu. Następnie sprawdź mocowanie. |
| Przerwany drut elektryczny z tworzywa | Średnicę oraz stan metalowych żył w miejscu przerwania i wokół niego | Dobierz odpowiedni łącznik; rozważ wymianę, jeśli otaczający materiał też jest zużyty. |
| Rozerwana taśma | Szerokość taśmy, postrzępienie i stan metalowych żył | Dobierz łącznik do tej szerokości lub wymień uszkodzony odcinek. |
| Przerwana plecionka | Średnicę plecionki i zużycie obok miejsca przerwania | Dobierz odpowiedni łącznik do plecionki lub wymień dłuższy zużyty odcinek. |
| Poluzowany zacisk lub przetarcie przy przejściu | Zacisk, izolator, element bramy i miejsce ocierania się materiału | Usuń także przyczynę luzowania się lub ocierania i sprawdź przejście podczas użytkowania. |
| Uszkodzony przewód przyłączeniowy | Powłokę, punkty podłączenia, trasę przewodu i wymagany typ przewodu | Postępuj zgodnie z instrukcją przewodu; zleć wymianę uszkodzonego podziemnego przewodu zasilającego na odpowiedni typ. |
Jeśli metalowe żyły przewodzące w taśmie lub plecionce są przerwane, może być konieczna wymiana uszkodzonego materiału, nawet gdy tworzywo nadal trzyma się razem. AKO zwraca uwagę na utratę przewodzenia wskutek takich uszkodzeń.
Sprawdzenie naprężenia, styku, izolacji i dostępu
Zamocuj wybrany element zgodnie z instrukcją produktu. Następnie sprawdź, czy przewodnik jest odpowiednio podparty i nie zwisa w widoczny sposób, czy połączenie jest stabilne oraz czy poza przewidzianym punktem podłączenia przewodnik nie styka się ze słupkiem ani metalowym elementem ogrodzenia. Zapewnij dostęp do miejsca naprawy na potrzeby kontroli. Przy bramie sprawdź też, co dzieje się podczas jej zwykłego użytkowania: czy materiał nie ociera się o krawędź, która spowodowała uszkodzenie? AKO wymienia poluzowane styki i uszkodzone izolatory jako możliwe miejsca usterek; Gallagher zaleca sprawdzenie także połączeń, izolatorów i bram.
Pomiar po naprawie i dokumentowanie powracających uszkodzeń
Usuń rzeczy z miejsca pracy i ponownie włącz elektryzator zgodnie z instrukcją. Odpowiednim testerem do ogrodzeń, zgodnie z jego instrukcją obsługi, wykonaj pomiary po obu stronach naprawionego miejsca oraz dalej na trasie ogrodzenia. To, że połączenie wygląda solidnie, nie dowodzi jeszcze, że ogrodzenie działa dalej. Jeśli wynik pomiaru nadal odbiega od oczekiwanego, sprawdź także inne możliwe miejsca usterek, zamiast bez powodu ponownie montować ten sam łącznik. Gallagher opisuje kontrolę napięcia i elementów ogrodzenia.
Jeśli uszkodzenie powraca, zapisz jego lokalizację, rodzaj materiału, wymieniony element i wynik pomiaru. Dzięki temu zobaczysz, czy na przykład to samo przejście znów powoduje przetarcie albo czy usterka powraca w okolicy przewodu zasilającego. Szczegółowa diagnostyka niskiego napięcia lub uziemienia wykracza poza zakres tej kontroli po naprawie.
