Jak wybrać kabel ziemny do ogrodzenia elektrycznego i zaplanować jego trasę
Praktyczny poradnik
Jak wybrać kabel ziemny do ogrodzenia elektrycznego i zaplanować jego trasę

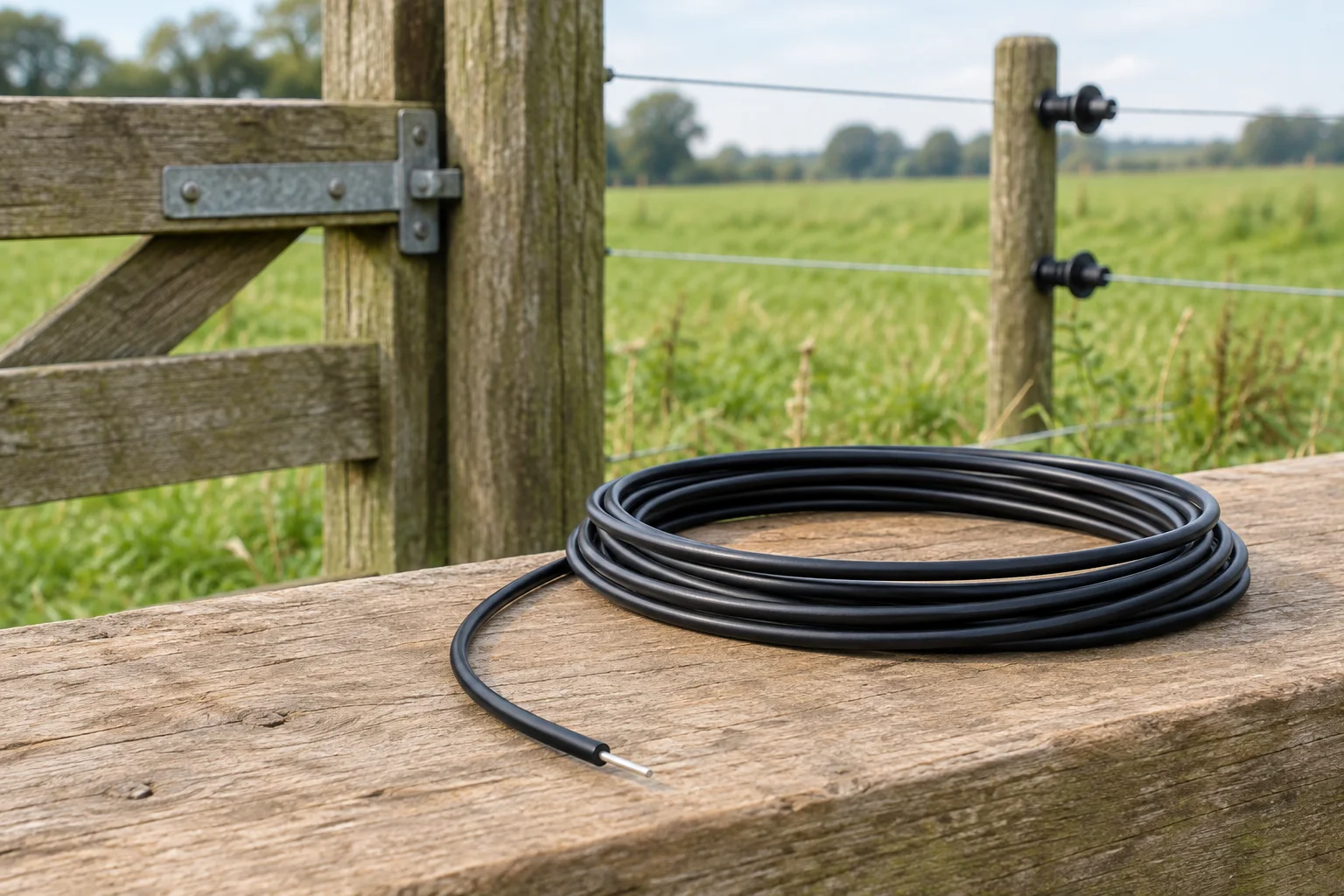

Kabel ziemny do ogrodzenia elektrycznego wybieraj według funkcji danego odcinka, a nie tylko jego długości. Czy kabel ma prowadzić od elektryzatora do ogrodzenia, pod bramą czy do systemu uziemienia? Następnie sprawdź, czy producent określa wybrany kabel jako odpowiedni do planowanego zastosowania i ewentualnego zakopania. AKO pokazuje różne zastosowania izolowanego kabla do ogrodzeń elektrycznych.
Spis treści
Przydatne w tym poradniku
Te produkty są związane z tematami omawianymi w tym poradniku. Sprawdź, jak używać każdego z nich i na co zwrócić uwagę przy wyborze.
Kabel do połączenia z uziemieniem

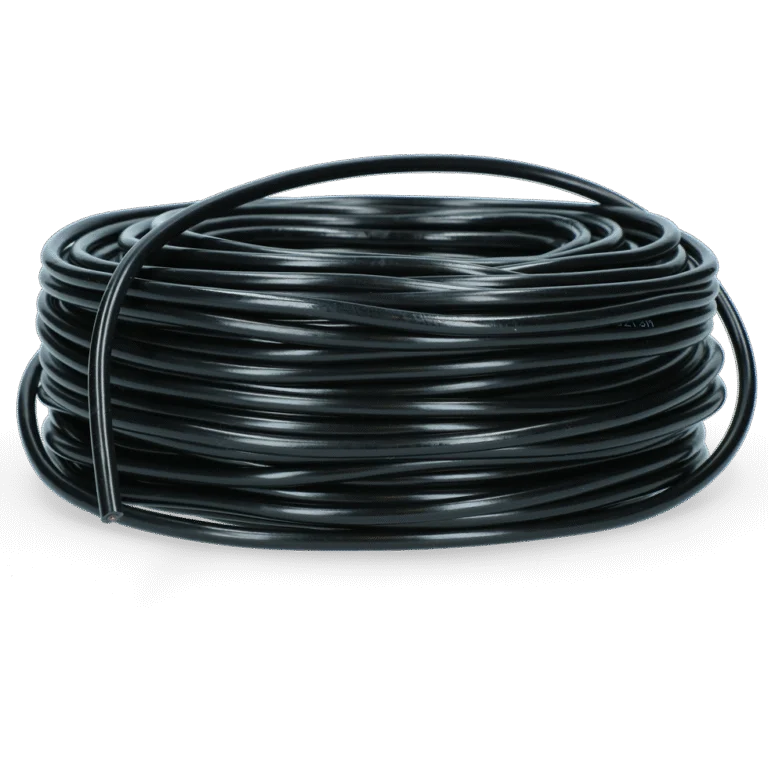

Miedziany przewód uziemiający, 1,6 mm, 50 m – ZoneGuard
Ten miedziany kabel uziemiający nadaje się do połączenia z punktem uziemienia, także gdy część trasy przebiega pod ziemią.
Na co zwrócić uwagę przy wyborze Zmierz całą trasę i sprawdź, czy wystarczy 50 metrów; nie używaj tego kabla uziemiającego bez dodatkowego sprawdzenia jako kabla zasilającego ogrodzenie.
Krótkie połączenie z ogrodzeniem

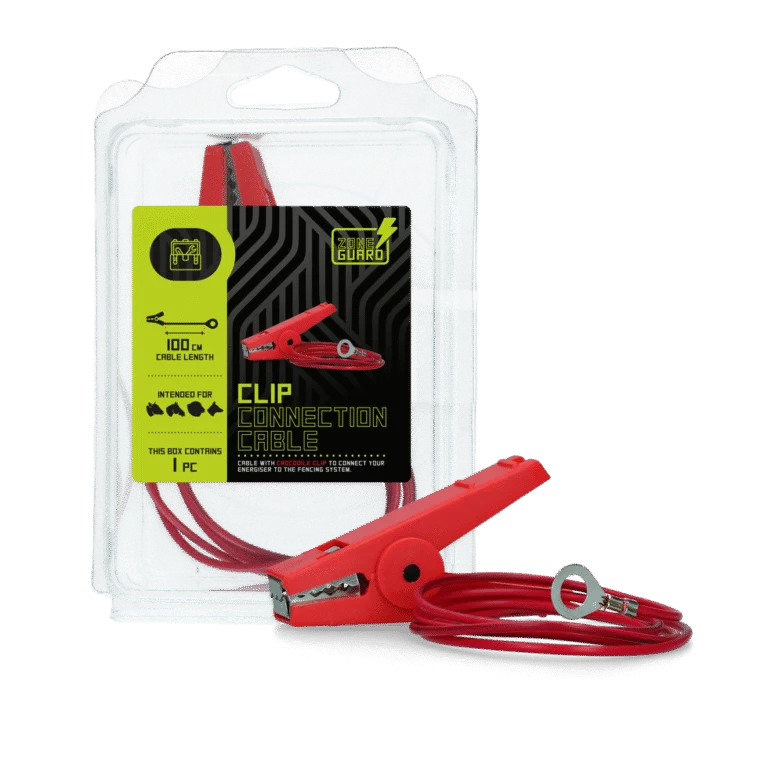

Przewód przyłączeniowy do drutu i taśmy z krokodylkiem, 100 cm – ZoneGuard
Ten kabel przyłączeniowy doprowadza prąd z elektryzatora umieszczonego w pobliżu do drutu lub taśmy.
Na co zwrócić uwagę przy wyborze Sprawdź, czy kabel o długości 100 cm sięga do miejsca podłączenia i czy zacisk krokodylkowy pasuje do Twojego przewodnika.
Kontrola ogrodzenia elektrycznego
Tester ogrodzenia elektrycznego z 6 poziomami LED – ZoneGuard Multilight
Ten tester wskazuje poziom napięcia za pomocą sześciu lampek przy ogrodzeniu lub na wyjściach urządzenia.
Na co zwrócić uwagę przy wyborze Po podłączeniu porównaj pomiar przed bramą i za nią, również przy otwartej bramie.
Zasilanie, przejście podziemne i uziemienie: jaki kabel do czego?
Sama nazwa kabel ziemny nie mówi, do którego zacisku należy go podłączyć. Na szkicu zaznacz osobno połączenie z zasilanym ogrodzeniem i połączenie z uziemieniem. Schemat podłączenia AKO pokazuje tę różnicę w przypadku jednego z systemów ogrodzeniowych tej firmy; przy podłączaniu swojego urządzenia zawsze kieruj się jego instrukcją.
| Funkcja | Skąd i dokąd | Pytanie przy planowaniu |
|---|---|---|
| Zasilanie | Od przeznaczonego do tego zacisku ogrodzenia w urządzeniu do zasilanego przewodnika. | Gdzie kabel dochodzi do ogrodzenia? |
| Przejście | Między przeznaczonymi do tego zasilanymi przewodnikami po obu stronach bramy. | Czy po drugiej stronie również ma być napięcie, gdy brama jest otwarta? |
| Uziemienie | Od zacisku uziemienia w urządzeniu do systemu uziemienia. | Którędy przebiega to osobne połączenie? |
Czy ogrodzenie za bramą jest zasilane wyłącznie przez tę bramę? W takim przypadku odpowiednie izolowane połączenie pod przejazdem może być potrzebne, aby druga strona była zasilana także przy otwartej bramie. Jeśli druga strona jest już zasilana inną drogą, nie oznacza to automatycznie potrzeby wykonania dodatkowego połączenia podziemnego. Przykład podany przez producenta pokazuje zasadę wykonania połączenia pod bramą; nie stanowi wytycznej dla konkretnej instalacji w Holandii.
Izolacja oraz przydatność do urządzenia, użycia na zewnątrz i zakopania
Zapoznaj się z danymi konkretnego kabla. Szukaj wyraźnej informacji o zastosowaniu w ogrodzeniach elektrycznych i sprawdź u producenta, czy kabel nadaje się do danego urządzenia oraz planowanego miejsca ułożenia: na zewnątrz i, jeśli to potrzebne, pod ziemią. Rura ochronna nie dowodzi, że dowolny kabel nadaje się do impulsów ogrodzenia elektrycznego. AKO wyraźnie wskazuje te zastosowania dla swojego izolowanego kabla ziemnego.
- Długość: uwzględnij przebieg trasy z zakrętami i odcinkami nad ziemią, a nie tylko szerokość bramy.
- Żyła przewodząca: przy dłuższej trasie porównaj również podaną rezystancję na metr; średnica zewnętrzna nie mówi, jak dobrze przewodzi żyła.
- Połączenie: sprawdź, czy element łączący pasuje do kabla oraz do drutu, plecionki lub taśmy.
Solidne, nieuszkodzone styki również mają znaczenie dla działania. AKO omawia rezystancję kabla i usterki połączeń.
Ochrona trasy kabla przy bramach i przejściach
Przejdź wzdłuż planowanej trasy i zaznacz urządzenie, bramę, miejsca, w których kabel wchodzi pod ziemię i z niej wychodzi, oraz punkty podłączenia. Zwróć uwagę na miejsca, w których pojazdy, zwierzęta lub wykonywane prace mogą uszkodzić kabel. Dobierz sposób ochrony z uwzględnieniem informacji o kablu i instrukcji urządzenia. W przypadku uszkodzonego odcinka podziemnego AKO wskazuje odpowiedni kabel wysokiego napięcia w rurze ochronnej.
Przed rozpoczęciem prac ziemnych sprawdź, jakie kable i rury mogą znajdować się na trasie. W Holandii przed kopaniem maszynowym lub zleceniem takiego kopania obowiązkowe jest zgłoszenie KLIC, także wtedy, gdy na Twoim terenie kopie ktoś inny. Przy kopaniu ręcznym ten ustawowy obowiązek zgłoszenia nie obowiązuje, ale również wtedy można natrafić na kable i rury. Zapoznaj się z wyjaśnieniami Kadaster dotyczącymi zgłoszenia prac ziemnych oraz kopania ręcznego.
Sprawdzenie punktów podłączenia zgodnie z instrukcją
Porównaj szkic trasy z instrukcją swojego urządzenia. Położenie i wykonanie punktów podłączenia różnią się w zależności od modelu. Wyłącz urządzenie zgodnie z instrukcją, zanim dotkniesz połączeń. Instrukcja AKO odróżnia połączenie z ogrodzeniem od połączenia z uziemieniem i nakazuje wyłączenie urządzenia przed odłączaniem przewodów.
| Element | Co sprawdzić |
|---|---|
| Urządzenie | Czy przewody zasilania ogrodzenia i uziemienia prowadzą do zacisków wskazanych w instrukcji danego urządzenia? |
| Połączenie z ogrodzeniem | Czy element łączący pasuje do kabla i przewodnika oraz czy styk jest stabilny? |
| Przejście | Czy końce kabla dochodzą do właściwych przewodników i czy widoczna izolacja jest nieuszkodzona? |
| Uziemienie | Czy ten odcinek pozostaje oddzielony od zasilanego przewodnika ogrodzenia? |
Popraw luźne styki i wymień uszkodzony kabel na odpowiedni do danego odcinka. Po podłączeniu sprawdź działanie odpowiednim testerem ogrodzenia elektrycznego zgodnie z instrukcją urządzenia, w razie potrzeby także po drugiej stronie otwartej bramy. AKO wymienia uszkodzony kabel i luźne styki jako możliwe usterki; instrukcja tej firmy opisuje kontrolę za pomocą testera ogrodzenia elektrycznego.
Czy zwykły kabel elektryczny może służyć do podłączenia ogrodzenia?
Nie zakładaj, że tak jest. Oznaczenie wskazujące przeznaczenie do zwykłej instalacji elektrycznej nie potwierdza, że izolacja nadaje się do impulsów ogrodzenia elektrycznego. Sprawdź, czy wyraźnie wskazano zastosowanie w ogrodzeniach elektrycznych oraz, jeśli to potrzebne, możliwość zakopania kabla. Producent elektryzatorów ostrzega w swojej instrukcji przed używaniem do tego połączenia zwykłego kabla stosowanego w domowych instalacjach elektrycznych.
Czy kabel ziemny to to samo co kabel uziemiający?
Nie. W przypadku ogrodzeń kabel ziemny może również oznaczać izolowany kabel doprowadzający zasilanie do ogrodzenia lub podziemne połączenie pod przejściem. Połączenie z uziemieniem to osobny odcinek. Specyfikacja kabla określa, do czego się on nadaje, a instrukcja urządzenia wskazuje, do którego zacisku należy go podłączyć. AKO wymienia zarówno ogrodzenie, jak i system uziemienia jako możliwe zastosowania.
